Kanal Bağlantı Plakaları WKP
Konsol yapılarına yönelik hızlı ve güvenli bağlantısı elemanı. Tüm askı destek yapı türleri için uygundur. Montaj profillerinin, konsol örneği içerisinde farklı yönlerde ayarlanmasını sağlar.

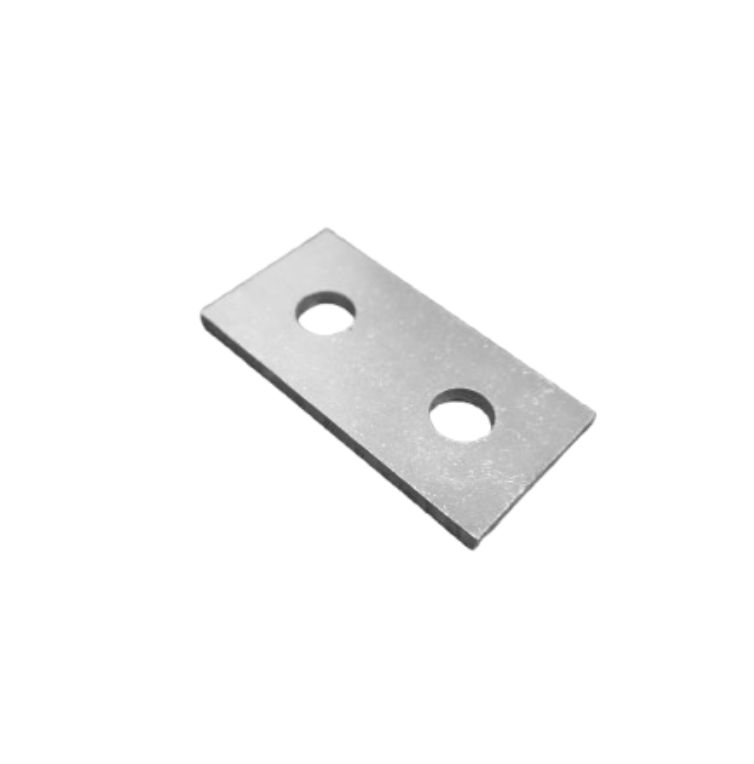

WKP-1

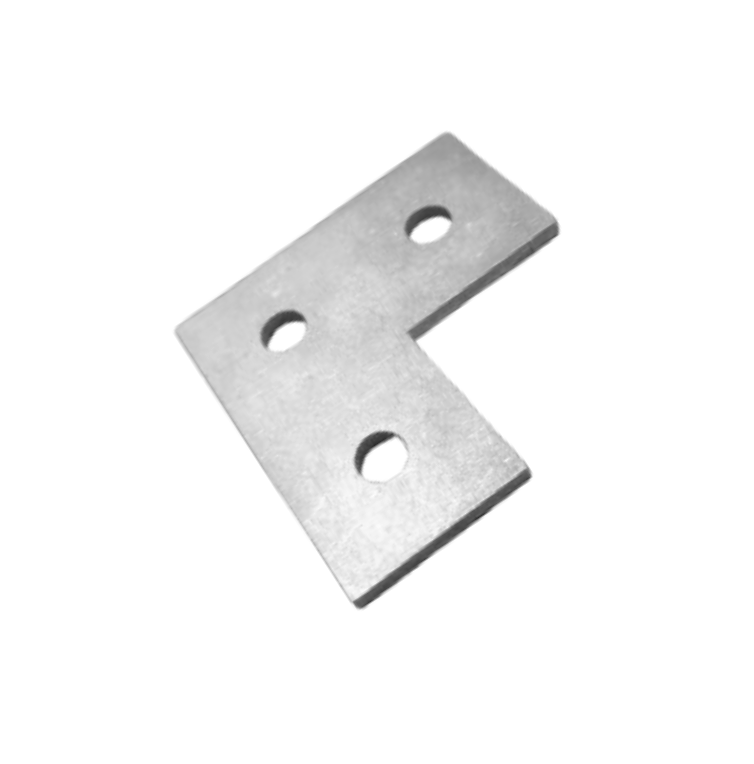

WKP-2

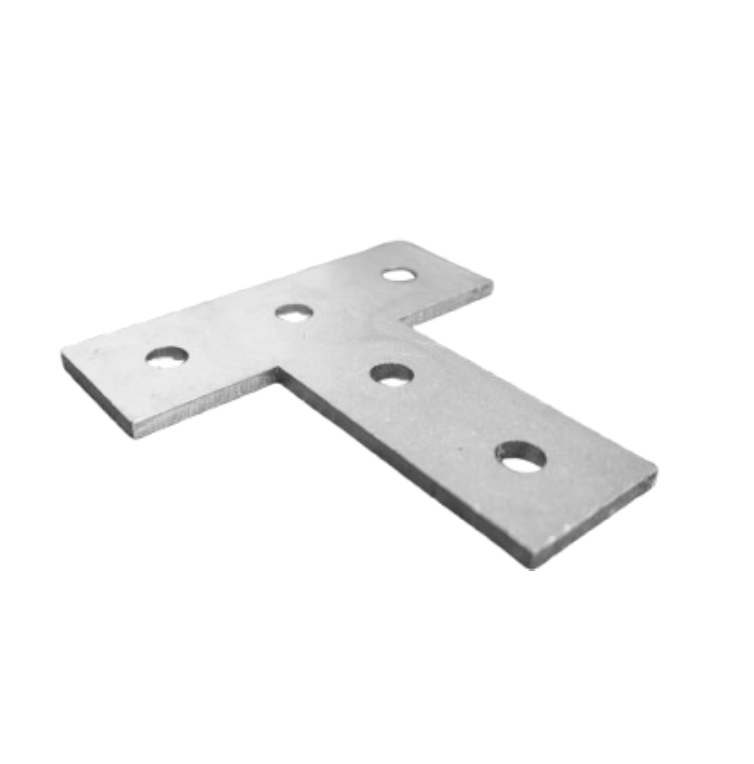

WKP-3

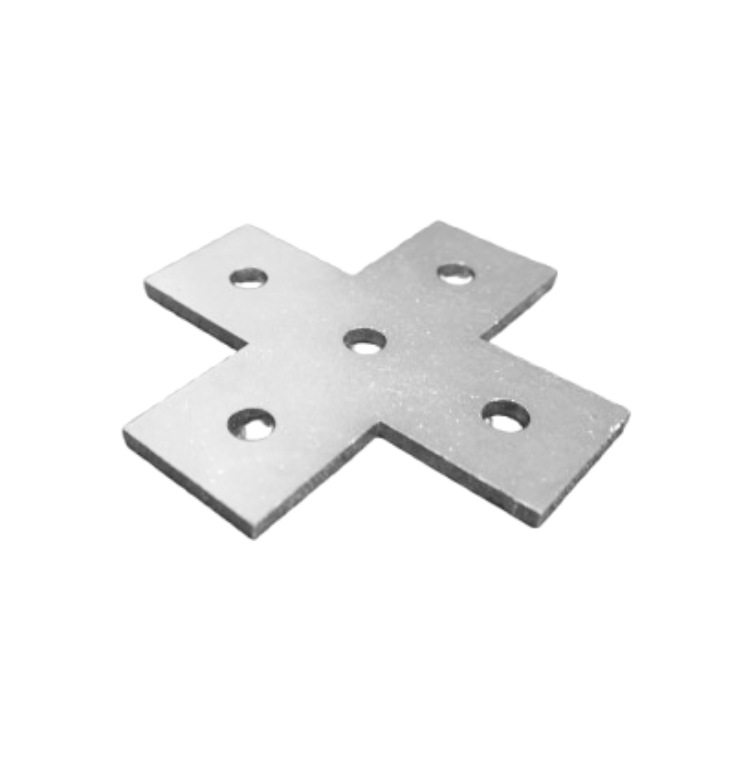

WKP-4
• Tüm MFS Montaj Profili yuva genişlikleriyle uyumludur.
• MFS Kolay Montaj Somunları kullanılarak montaj profillerine kolaylıkla takılabilir.
• Profil yuvası ile kolay ve hızlı hizalanma. M10 montaj deliği çapı.
(Diğer delik çapları için lütfen sorun)
• Malzeme: Çelik S235JR
• Kaplama: Elektro galvanizli (iç mekanda kullanım) veya sıcak daldırma galvanizli (dış mekanda kullanım)
| Kod Code |
Açıklama Description |
A (mm) | B(mm) | t (mm) | Ød (mm) |
| 2200145637 | WKP-1 | 41 | 41 | 5 | 14 |
| 2200145638 | WKP-2 | 82 | 41 | 5 | 14 |
| 2200145639 | WKP-3 | 123 | 41 | 5 | 14 |
| 2200145640 | WKP-4 | 123 | 41 | 5 | 14 |
• Delikler arası mesafe aksi belirtilmedikçe 41 mm'dir.
• Unless otherwise specifies assumed that distance betvveen two holes is 41 mm.
• Tüm askı destek yapı türleri için uygundur.
|
WKP-1 |
WKP-2 |
|
WKP-3 |
WKP-4 |
