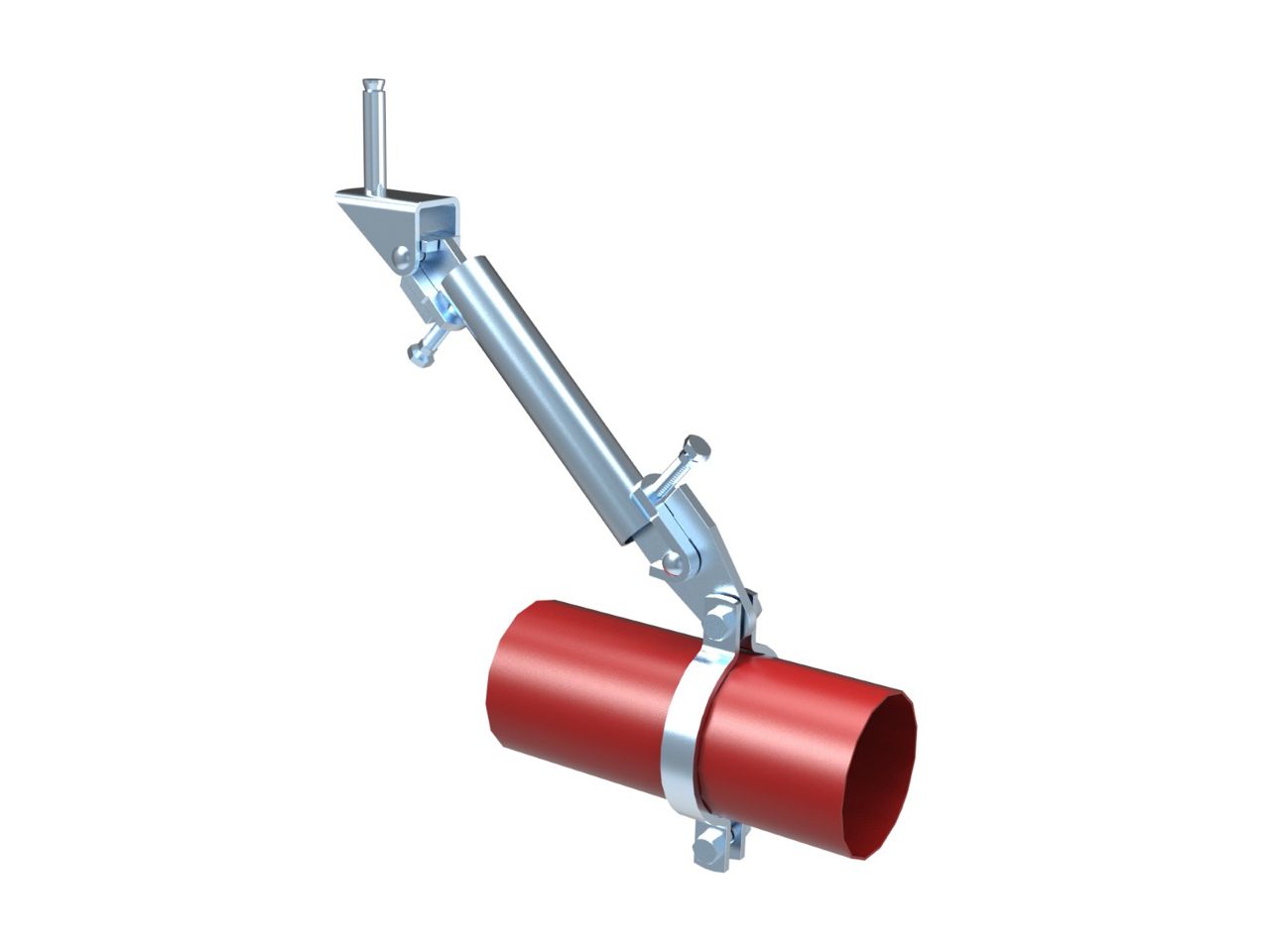

Yapısal Bağlantı Braketi - DSA

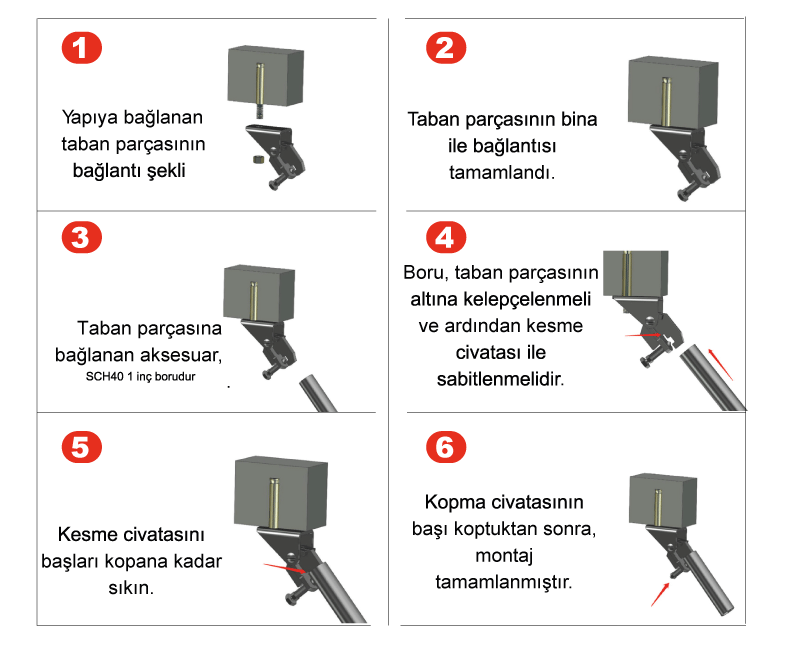

•  Taban parçasının bina ile bağlantısı tamamlanır.

•  SCH40 1 inç çapındaki boru, taban parçasının alt kısmına yerleştirilir.

•  Boru, taban parçasının altına kelepçe yardımıyla sabitlenir.

•  Kelepçeyi sabitlemek için kesme cıvatası takılır.

•  Kesme cıvatası, baş kısmı kopana kadar sıkılır.



•Malzeme : Çelik
• Kaplama : Elektro Galvanz
• Onay : FM Onaylı
• Destek Borusu : 1” (25), Sch 10, Sch 40, GB/T 3091, JIS G3454
• Boyut : Tek boyut, 8" çapa kadar olan destek borularına uygundur; yapı baglantı deliği M12 için uygundur.

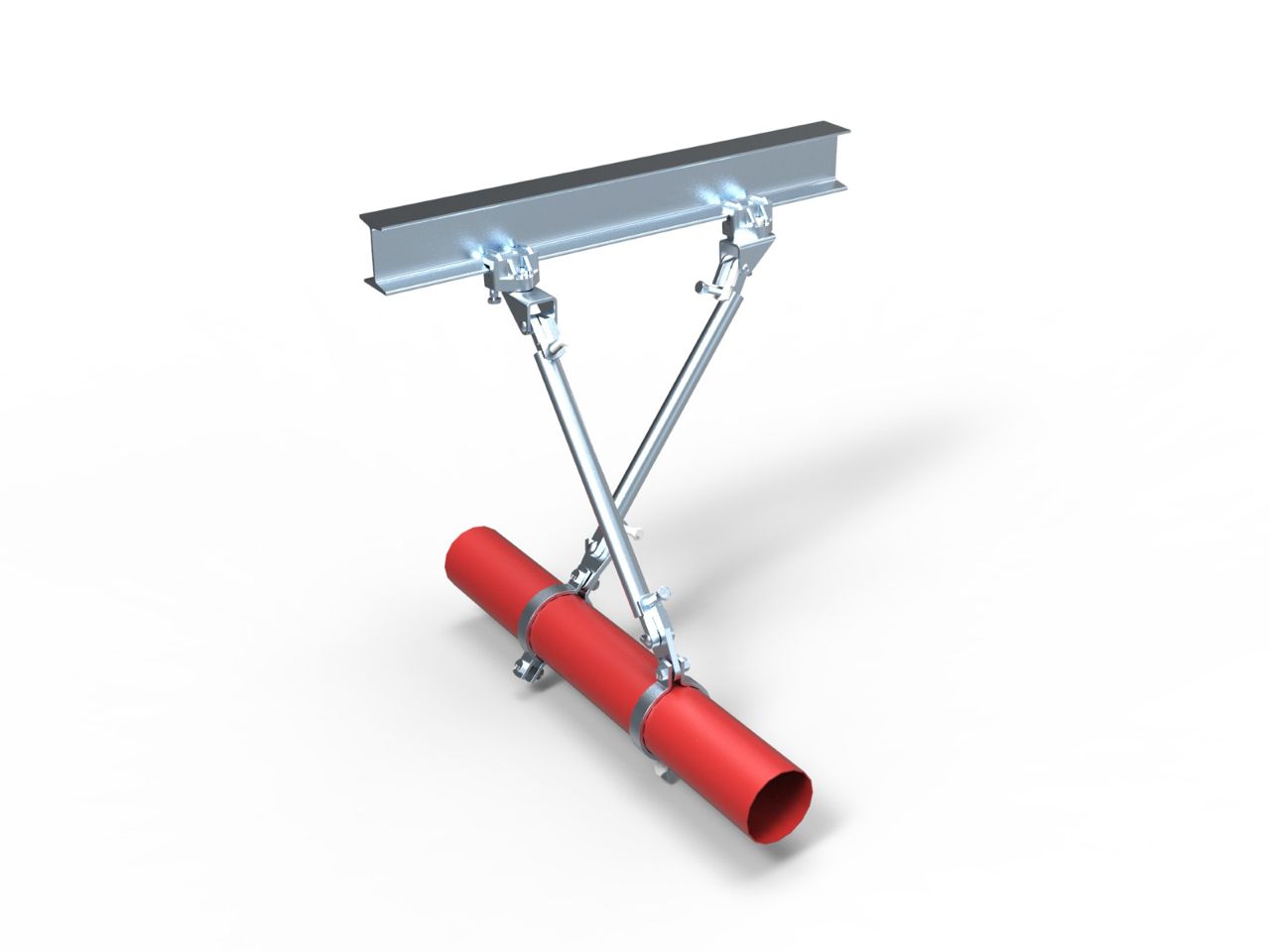

• Boruyu sismik etkilerden korumak için tasarlanmıstır.
• Kopmalı cıvata bası, sismik askıların kolayca kurulup kontrol edilmesini sağlar.
• Boru baglantı bileseni olan yapısal baglantı elemanı ile birlikte kullanılır ve destek boru elemanı ile birlestirildiğinde güçlü bir uygulama
olusturur.
• NFPA 13 standardına ve montaj talimatlarına uygun olarak kurulmalıdır.

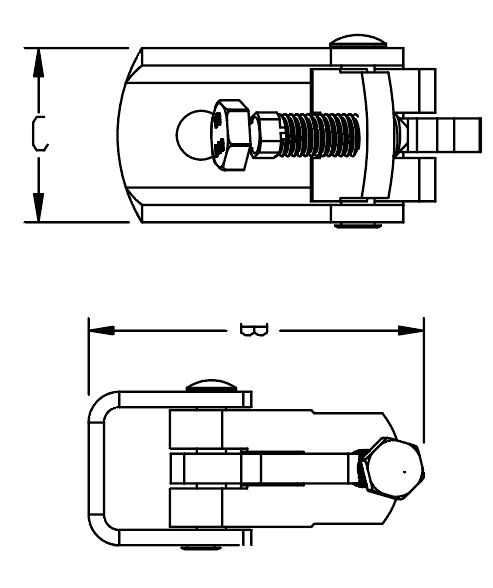

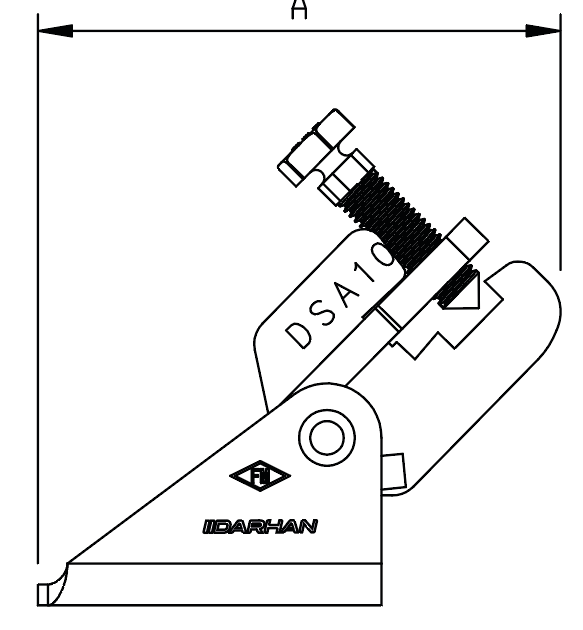

Kod Code	Destek Elemanı Brace Pipe	A (mm)	B (mm)	C (mm)	Yatay Yük Montaj Açısı Horizontal Load Installation Angle 30° - 44° lbs.           kN		Yatay Yük Montaj Açısı Horizontal Load Installation Angle  45° - 59° lbs.            kN		Ağırlık (adet)  Weight - wt.each     lb.            Kg
37000DSA10	1" SCH40 Boru / Pipe	120	130	50	1490	6,62	1980	8,80	1,54	0,7
