U Yanal Destek Kelepçesi- DBE

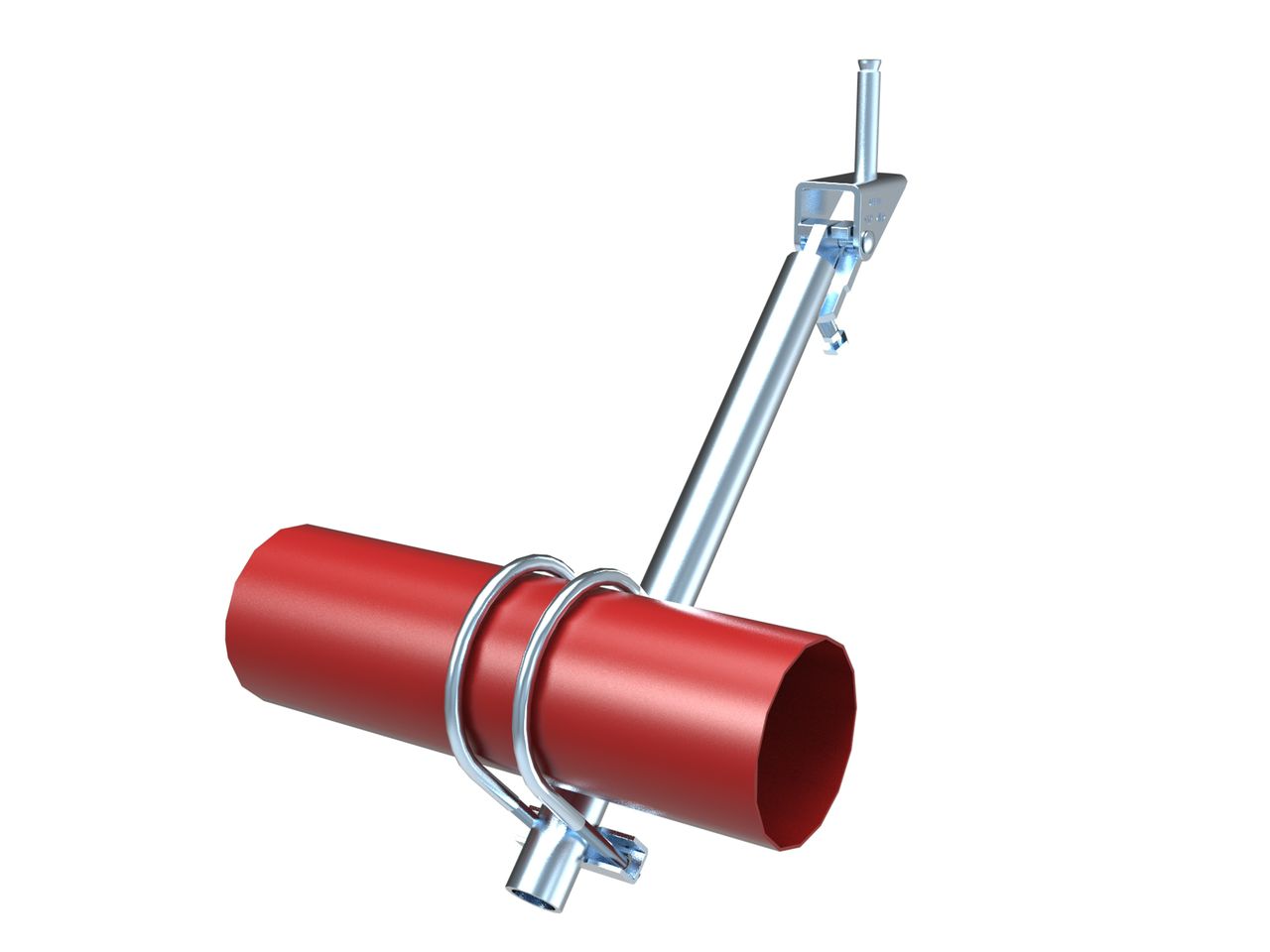

Boru sistemlerini yanal hareketler ve sismik etkilere karşı korumak için tasarlanmıştır.

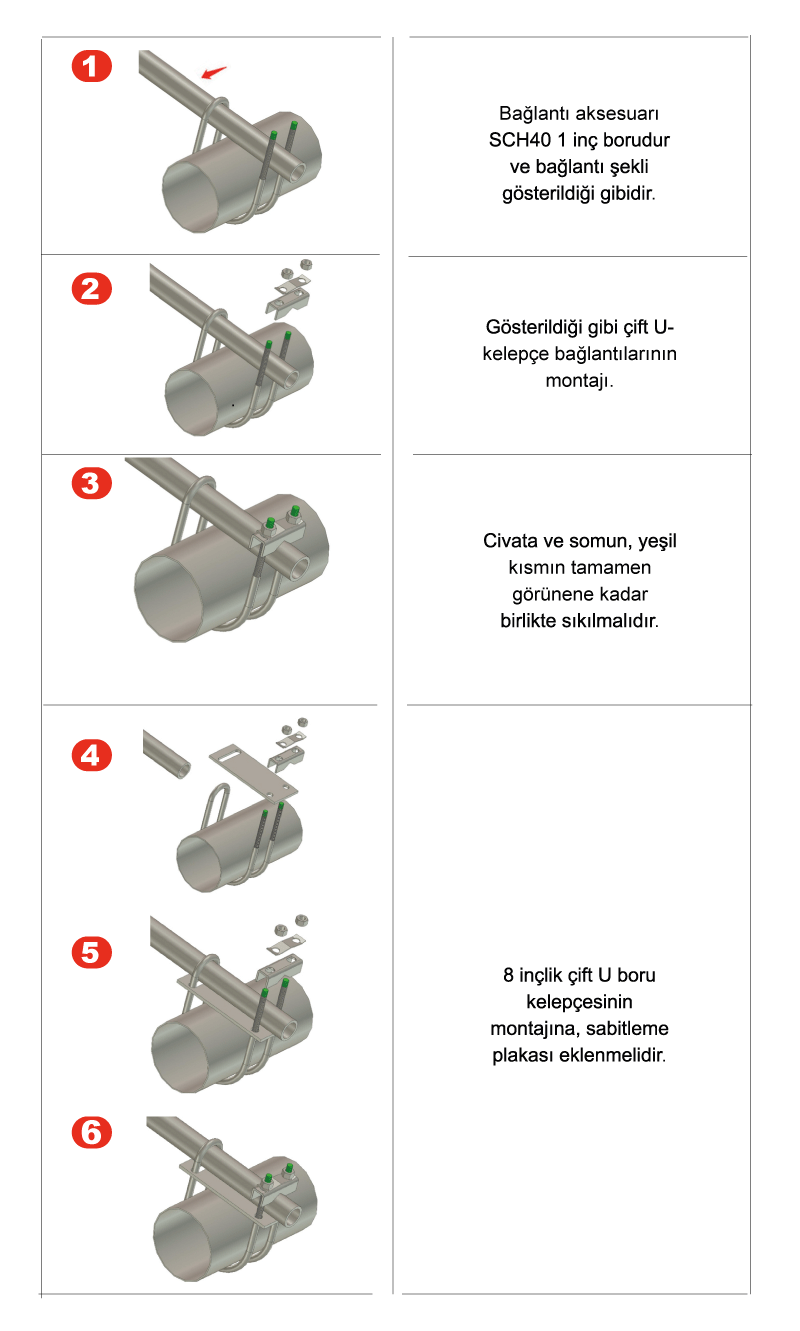

• Desteklenecek borunun üzerine yerleştirin, destek açısını ayarlayın ve destek borusunu açıklıktan geçirerek bağlantı noktasından en az 1" (25,4 mm) dışarıda kalacak şekilde takın.
• Destek borusu, desteklenecek borunun üstüne veya altına monte edilebilir ancak bir boru bağlantı noktasından en az 6" (152,4 mm) uzakta olmalıdır.
• Tüm yeşil işaretleme çizgileri görünene kadar somunları eşit şekilde 30–35 N·m torkla sıkın.
Malzeme : Çelik
Kaplama : Elektro Galvaniz
Onay : FM Onaylı
Destek Borusu : 1” (25), Sch 10, Sch 40, GB/T 3091, JIS G3454

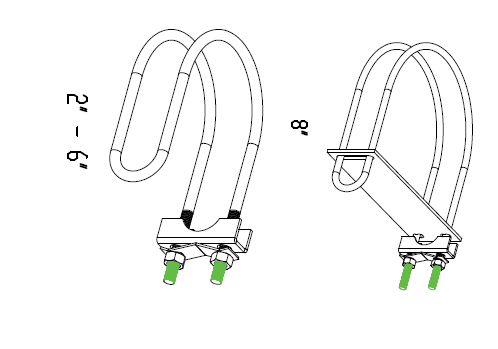

Boyut : Boru çapı 2" (50) – 8" (200)
• Boru sistemlerini yanal hareketler ve sismik etkilere karsı korumak için tasarlanmıstır.

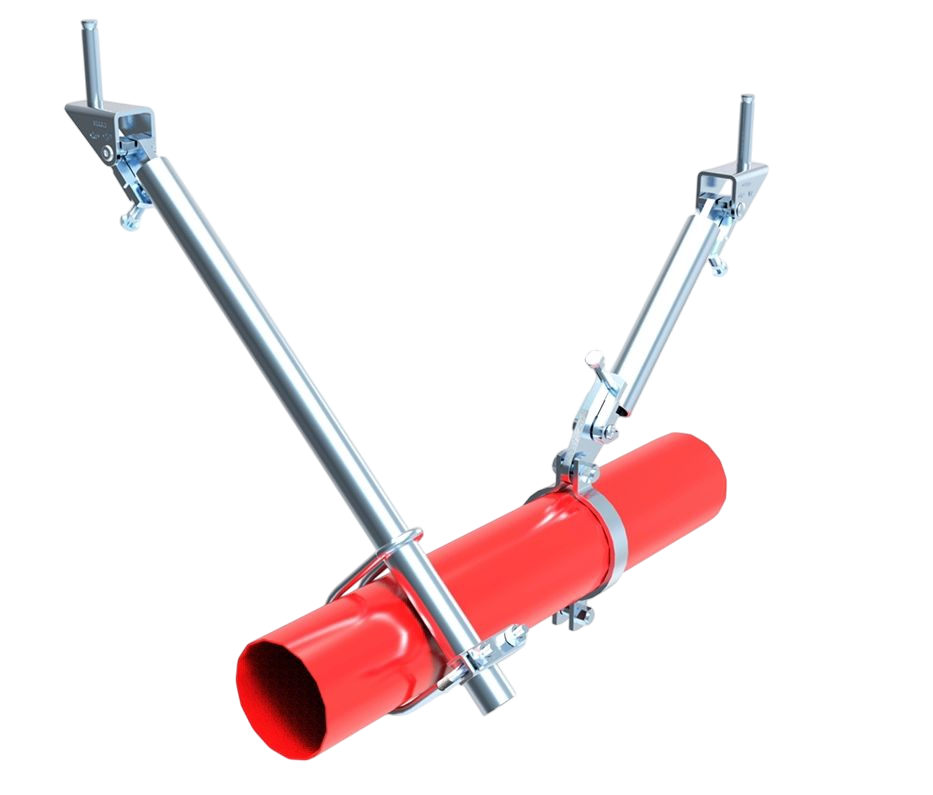

• Yapısal baglantı elemanı ile birlikte kullanıldıgında ve bir destek boru elemanı ile birlestirildiğinde, tam bir sismik destek montajı olusturur.
• NFPA 13 standardına ve montaj talimatlarına uygun olarak kurulmalıdır.
| FM Yükleri / FM Loads | |||||||||
| Kod Code |
Boru Ölçüsü Pipe Size inch mm |
Yatay Yük Montaj Açısı Horizontal Load Installation Angle 30° - 44° lbs. kN |
Yatay Yük Montaj Açısı Horizontal Load Installation Angle 45° - 59° lbs. kN |
Ağırlık (adet) Weight - wt.each lb. kg |
|||||
| 37000DBE20 | 2" | (50) | 590 | 2,62 | 840 | 8,80 | 0,92 | 0,42 | |
| 37000DBE25 | 2 1/2" | (65) | 710 | 3,15 | 1010 | 3,73 | 1,01 | 0,46 | |
| 37000DBE30 | 3" | (80) | 540 | 2,40 | 770 | 4,49 | 1,08 | 0,49 | |
| 37000DBE40 | 4" | (100) | 540 | 2,40 | 770 | 3,42 | 1,21 | 0,55 | |
| 37000DBE60 | 6" | (150) | 270 | 1,20 | 390 | 1,73 | 1,52 | 0,69 | |
| 37000DBE80 | 8" | (200) | 210 | 0,93 | 290 | 1,28 | 1,81 | 0,82 | |
