Sismik Askı Kelepçesi - DBC
Boruyu sismik etkilerden korumak için tasarlanmıştır.

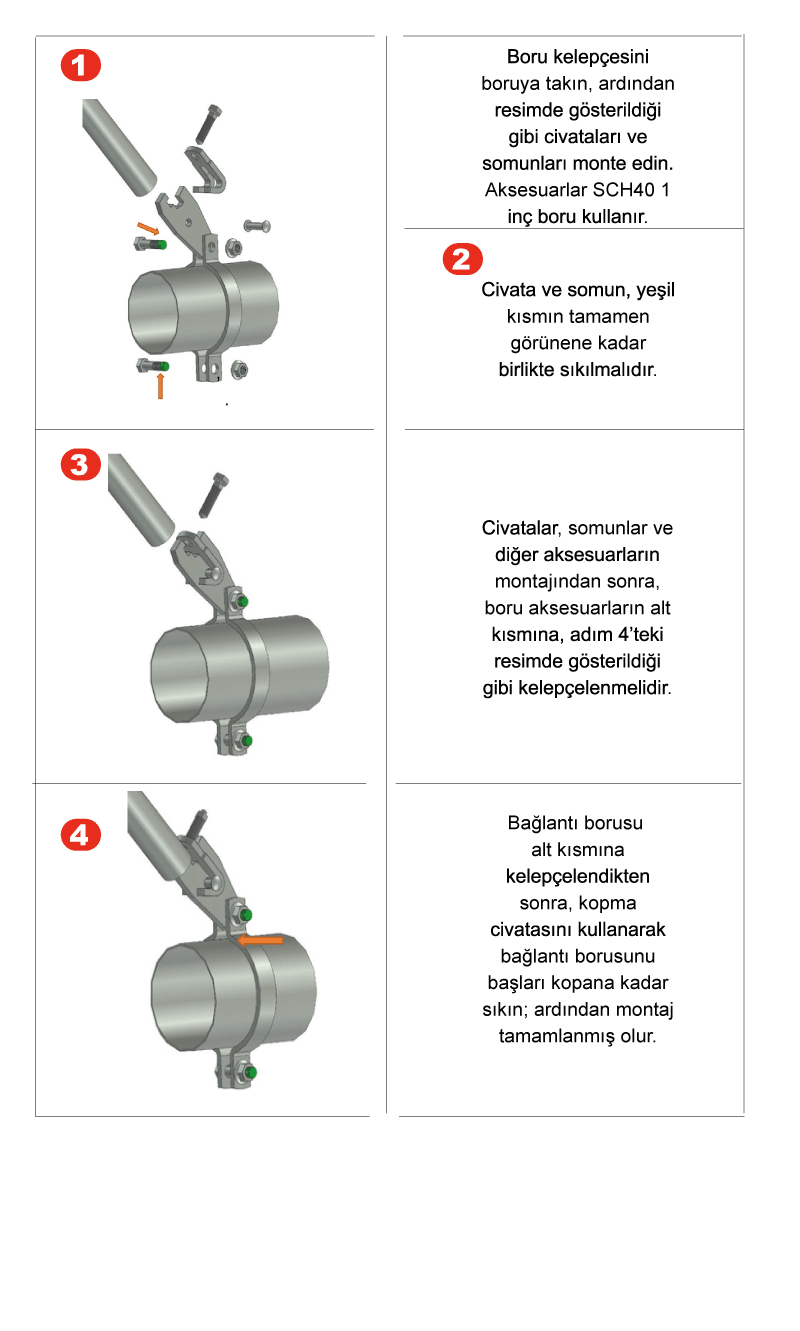

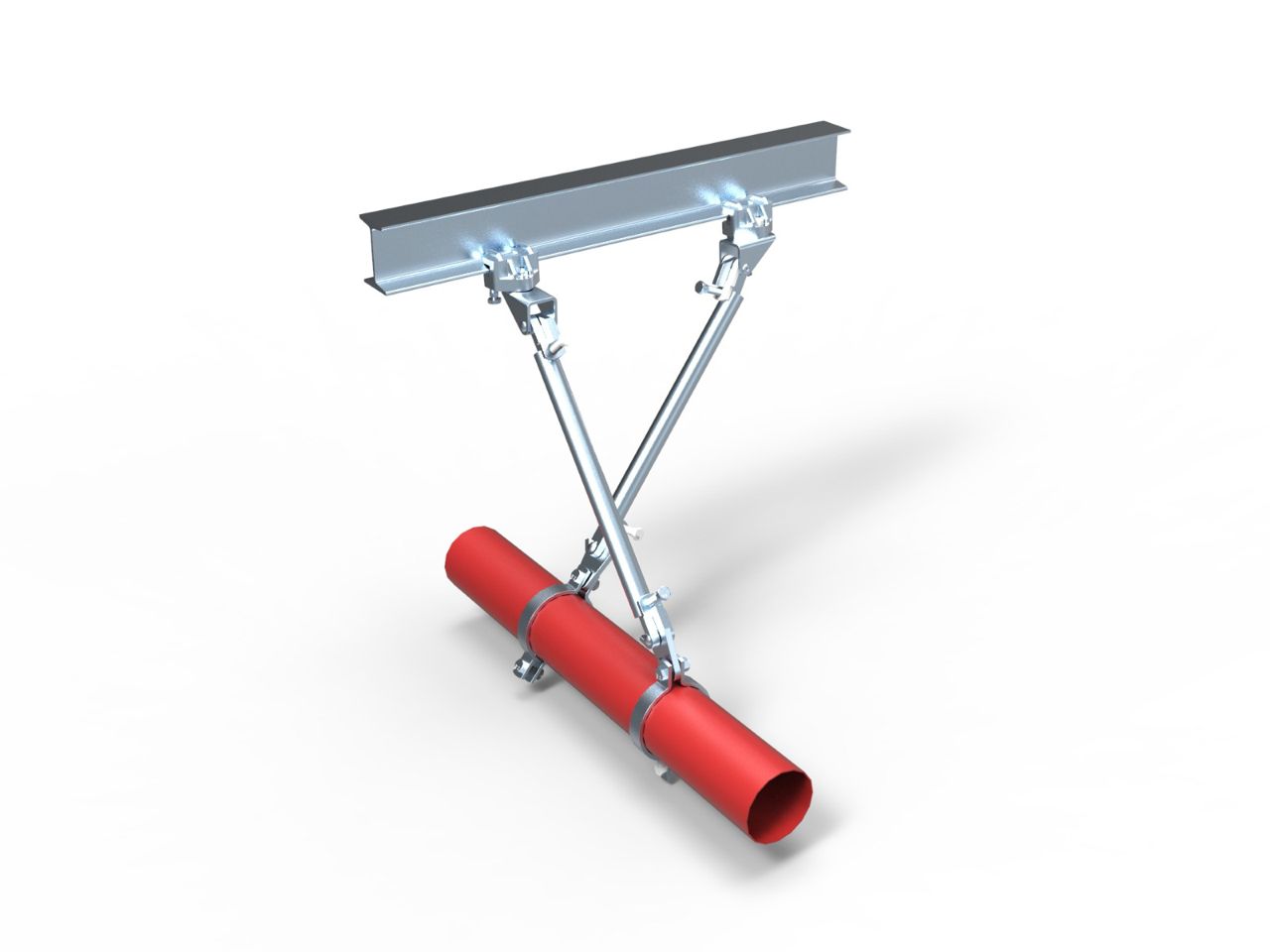

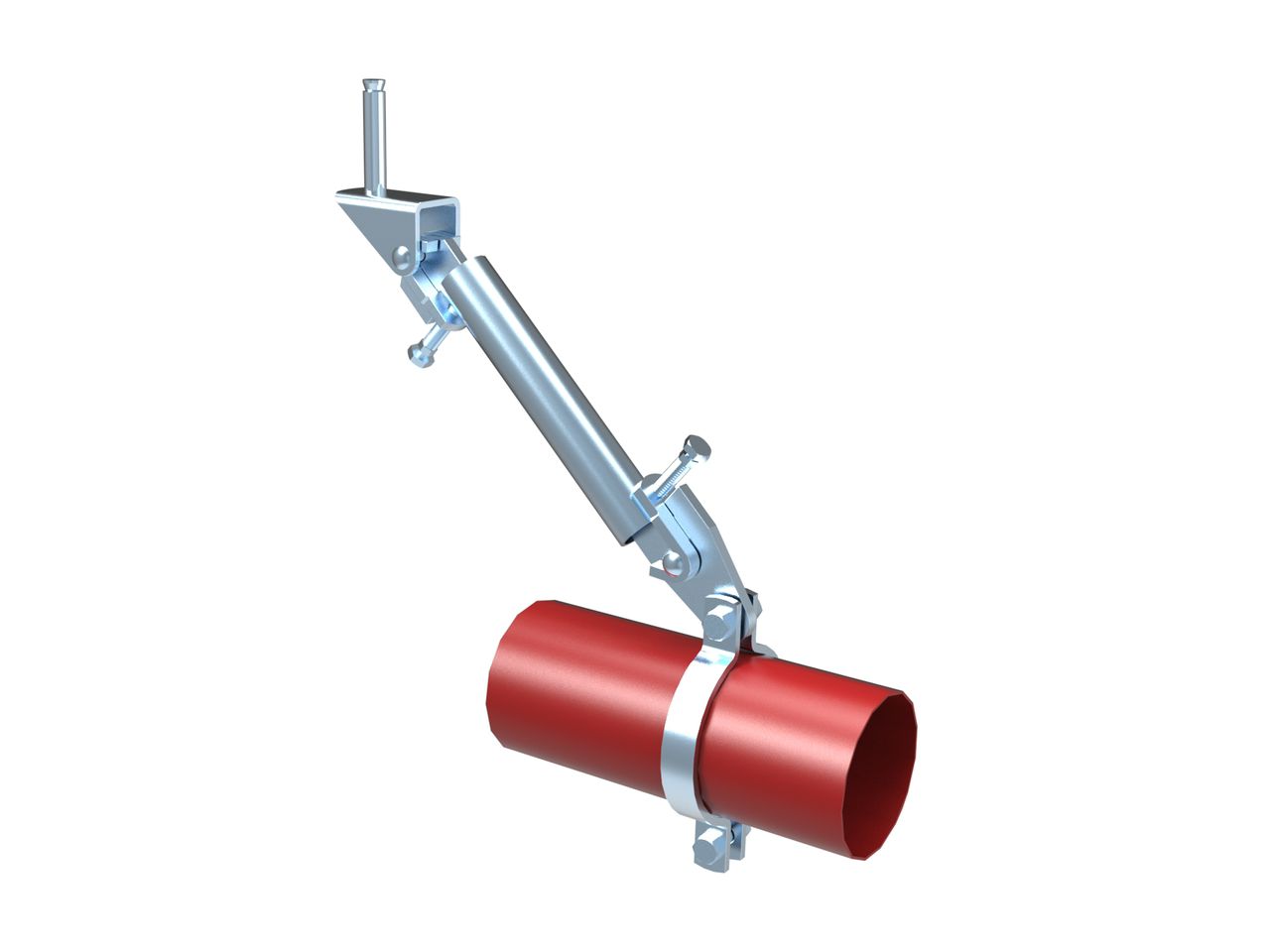

• Boru kelepçesini boruya monte edin, ardından resimde gösterildiği şekilde cıvata ve somunları takın.
• DBC Sismik Askı Kelepçesi sch40 1 inç boru kullanır.
• DBC’nin somun torku, cıvatalardaki tüm yeşil işaretleme çizgilerinin görünür olması için 100–115 N·m değerine ulaşmalıdır.
• Cıvata, somun ve diğer bağlantı elemanlarının montajından sonra, boru bu elemanların alt kısmına sıkıca sabitlenmelidir.
• Malzeme : Çelik
• Kaplama : Elektro Galvaniz
• Onay : FM Onaylı
• Destek Borusu : 1” (25), Sch 10, Sch 40, GB/T 3091, JIS G3454
• Boyut : Boru çapı 2" (50) – 8" (200)
• Boruyu sismik etkilerden korumak için tasarlanmıstır.
• Kopmalı cıvata bası, sismik askıların kolayca kurulup kontrol edilmesini saglar.
• Boru baglantı bileseni olan yapısal baglantı elemanı ile birlikte kullanılır ve destek boru elemanı ile birlestirildiginde güçlü bir uygulama
olusturur.
• NFPA 13 standardına ve montaj talimatlarına uygun olarak kurulmalıdır.

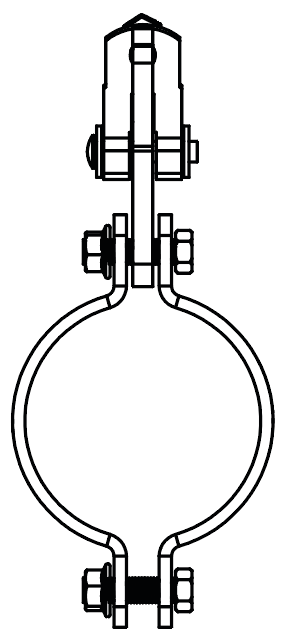

FM Yükleri / FM Loads
| Kod Code |
Boru Ölçüsü |

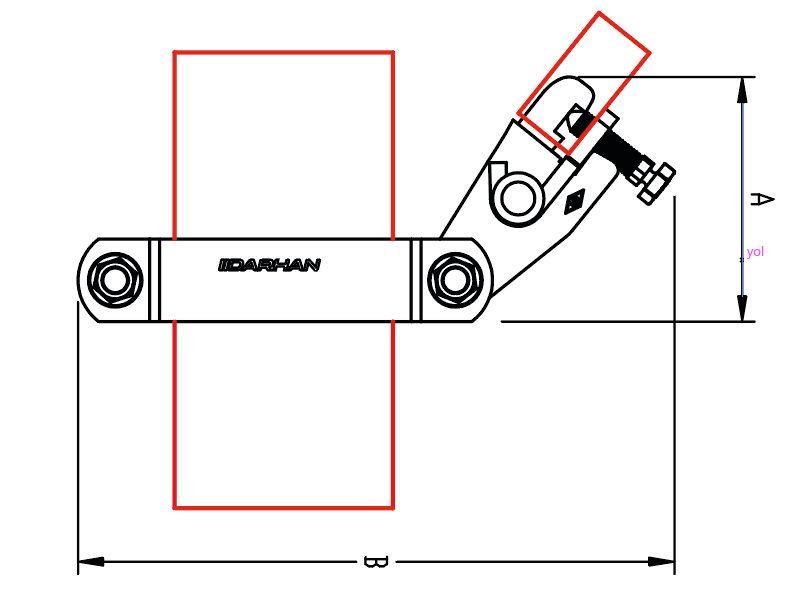

A (mm) |
B (mm) |
Yatay Yük Montaj Açısı Horizontal Load Installation Angle 30° - 44° lbs. kN |
Yatay Yük Montaj Açısı Horizontal Load Installation Angle 45° - 59° lbs. kN |
Ağırlık (adet) Weight - wt.each lb. kg |
||||
| 37000DBC20 | 2" | 103,3 | 242,8 | 1070 | 4,75 | 1440 | 6,40 | 2,33 | 1,06 | |
| 37000DBC25 | 1/2" | 103,3 | 254,8 | 840 | 3,73 | 1120 | 4,98 | 2,42 | 1,10 | |
| 37000DBC30 | 3" | 103,3 | 272,8 | 1030 | 4,58 | 1560 | 6,93 | 2,55 | 1,16 | |
| 37000DBC40 | 4" | 103,3 | 297,8 | 650 | 2,89 | 890 | 3,95 | 2,73 | 1,24 | |
| 37000DBC60 | 6" | 110,8 | 352,8 | 830 | 3,69 | 1250 | 5,56 | 4,29 | 1,95 | |
| 37000DBC80 | 8" | 110,8 | 422,8 | 880 | 3,91 | 1150 | 5,11 | 4,93 | 2,24 | |
