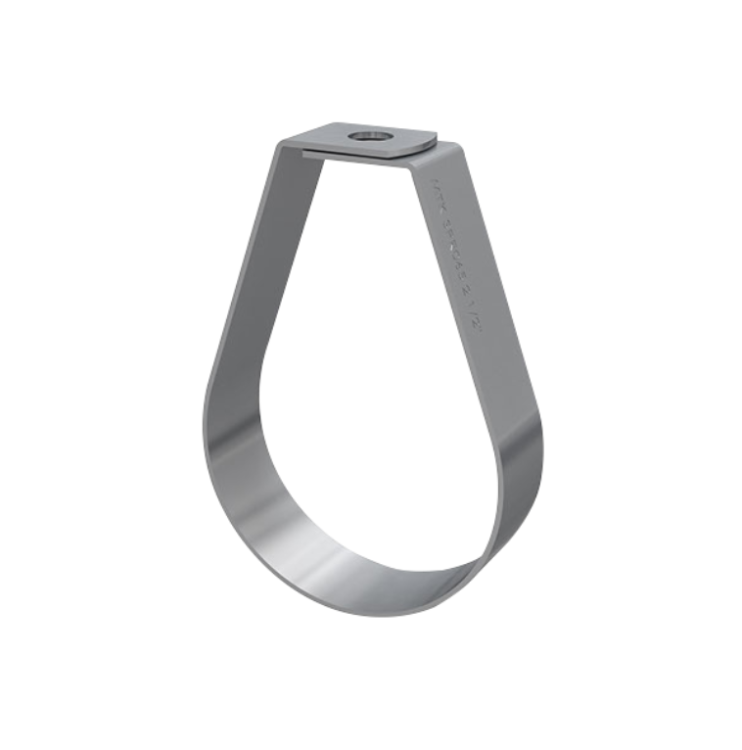

Sprinkler Boru Kelepçesi
Sprinkler Kelepçe, yangın tesisatı borularının yatay olarak güvenli şekilde askılanması için tasarlanmış yüksek dayanımlı bir destek elemanıdır. Dikey ayarlamaya olanak sağlayan yapısıyla 1/2"–20" ölçü aralığında sunulur.
• Asılı sprinkler boruları için tek parçalı tasarımla kolay kurulum.
• Boru hattının dikey ayarlanmasına olanak sağlar.
• Yükseklik ayarından sonra tesisatı sabitlemek için kontra somunlar kullanılmalıdır.
- 1/2" den 20" e kadar.
- Yüksek dayanıklı,
- 14-20 Mikron galvaniz kaplamalı
| Kod Code |

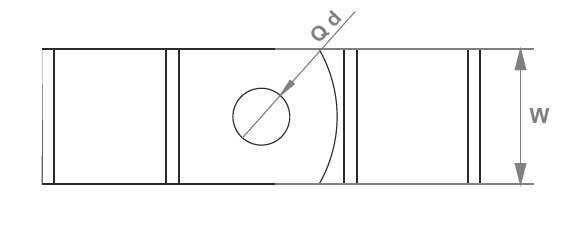

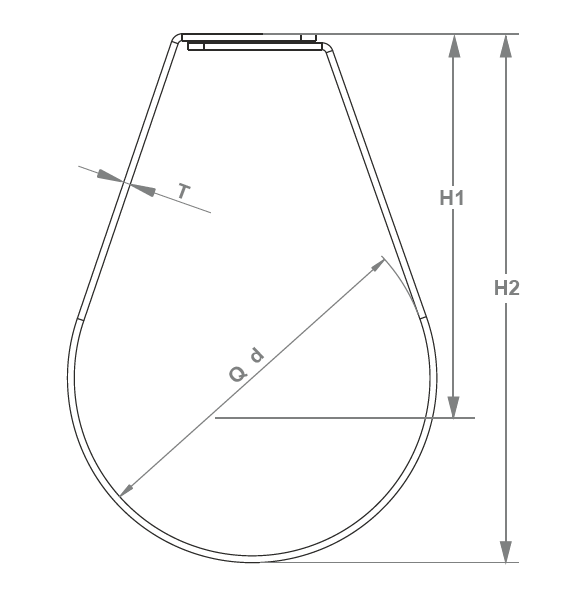

Ölçü Size Qd |
Yükseklik Height H2 |
Yükseklik Height H1 |
Kalınlık Thickness T |
Delik Çapı Hole Diameter (mm) |
Sıkma Aralığı Clamping Range (mm) |
Kopma Yükü Breaking Load (kN) |
Çalışma Yükü Working Load (kN) |
Koli Adedi Carton Quantity |
| 2307005000 | 1/2" | 52 | 36 | 1*25 | 10,5 | 21-26 | 6 | 1,5 | 150 |
| 2307007000 | 3/4" | 54 | 37 | 1*25 | 10,5 | 26-30 | 6 | 1,5 | 125 |
| 2307010000 | 1" | 66 | 46 | 1*25 | 10,5 | 33-37 | 6 | 1,5 | 100 |
| 2307012000 | 1 1/4" | 80 | 55 | 1,10*25 | 10,5 | 40-46 | 11 | 1,5 | 75 |
| 2307015000 | 1 1/2" | 86 | 58 | 1,10*25 | 10,5 | 48-53 | 11 | 1,5 | 60 |
| 2307020000 | 2" | 100 | 66 | 1,25*25 | 10,5 | 60-66 | 11 | 1,5 | 50 |
| 2307025000 | 2 1/2" | 116 | 76 | 1,25*25 | 10,5 | 75-84 | 16 | 3,9 | 35 |
| 2307030000 | 3" | 132 | 85 | 1,35*25 | 10,5 | 87-96 | 16 | 3,9 | 30 |
| 2307040000 | 4" | 168 | 108 | 1,50*25 | 10,5 | 109-119 | 19 | 3,9 | 20 |
| 2307050000 | 5" | 200 | 127 | 2*25 | 13 | 135-148 | 22 | 7,5 | 15 |
| 2307060000 | 6" | 238 | 150 | 2*25 | 13 | 158-170 | 22 | 7,5 | 10 |
| 2307080000 | 8" | 312 | 198 | 2,5*30 | 17 | 214-224 | 30 | 13 | 10 |
| 2307100000 | 10" | 385 | 244 | 3*30 | 17 | 269-275 | 30 | 13 | 10 |
| 2307120000 | 12" | 470 | 310 | 3*30 | 17 | 308-324 | 30 | 13 | 5 |
| 2307140000 | 14" | 530 | 345 | 3*30 | 17 | 340-356 | 30 | 13 | 5 |
