Kayar Mesnetler DSF
Sıcaklık değişimlerinden kaynaklı aksiyel genişlemelerin kompanzasyonu için çift destekli kayar eleman.

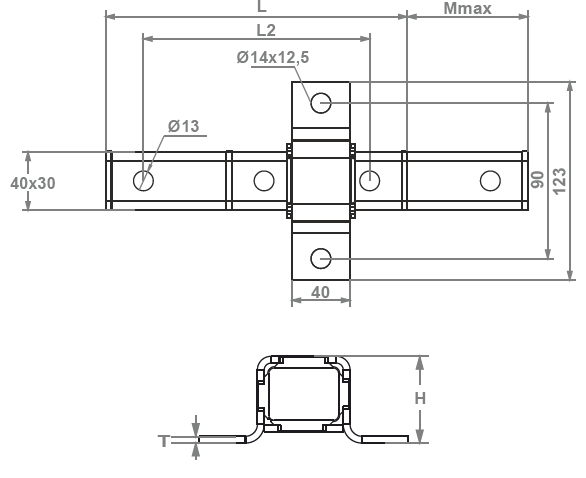

DSF 1-2

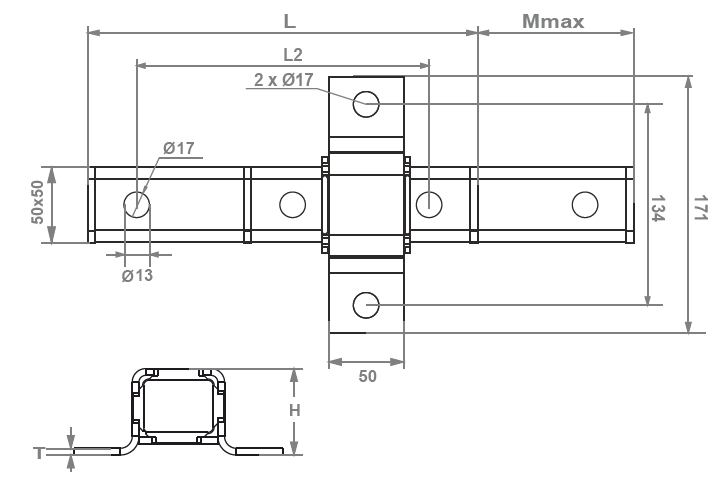

DSF 3
• Termal genleşme için kayar askı destek sistemi.
• M10, M12 ve M16 delik çaplarıyla farklı sabitleme seçenekleri.
•Yan braketler, hem yapısal elemanlarda hem de MFS Montaj Profillerinde kolay kurulum sağlar.
• Malzeme: Çelik Kaplama:
• Elektro galvaniz
• Sürtünme Katsayısı: 0,16-0,18
• Profillere hızlı ve kolay montaj.
• Versiyona bağlı olarak 200 mm’ye kadar kayma uzunluğu sağlar ve uzunluktaki büyük değişiklikler kompanse edilmiş olur.
DSF 1-2
DSF 3
| Kod Code |
Boyut Size |
L (mm) | H (mm) | L2 (mm) | Hareket (mm) Tavelling (mm) |
Delik Ölç. (mm) Hole Size (mm) |
Kutu Adeti Box Qty |
|||
| 2200127137 | 30x40x2x200 | 208 | 51 | 145 | 85 | 13 | 10 | |||
| 2200127138 | 30x40x2x250 | 258 | 51 | 195 | 135 | 13 | 10 | |||
| 2200127139 | 50x50x3x250 | 260 | 76 | 195 | 127 | 13/17 | 10 | |||

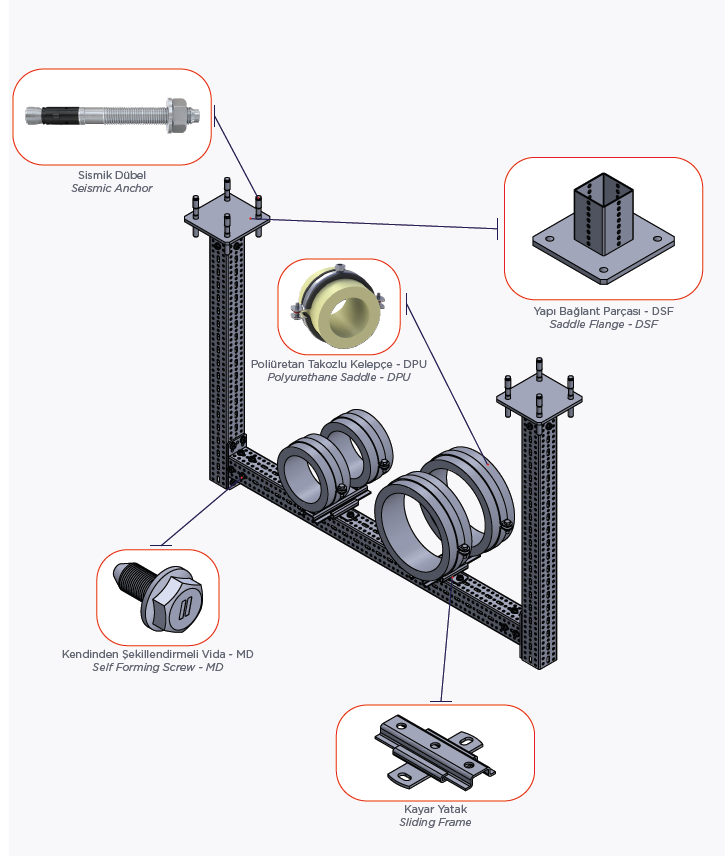

• Asılı ve yapıya monte boru hatları için kullanılabilir.
• Çeşitli yükseklik ayarlı boru kelepçeleri, dişli pimlerle birlikte de kullanılabilir.
