Yapı Bağlantı Parçası DASF.60
ATL.60 Profillerin çelik yapılara sağlam şekilde sabitlenmesi için tasarlanmış yapı bağlantı parçasıdır. Yüksek dayanımlı çelik yapısı ve galvaniz kaplaması ile güvenilir, hızlı ve uzun ömürlü bağlantı çözümü sunar.

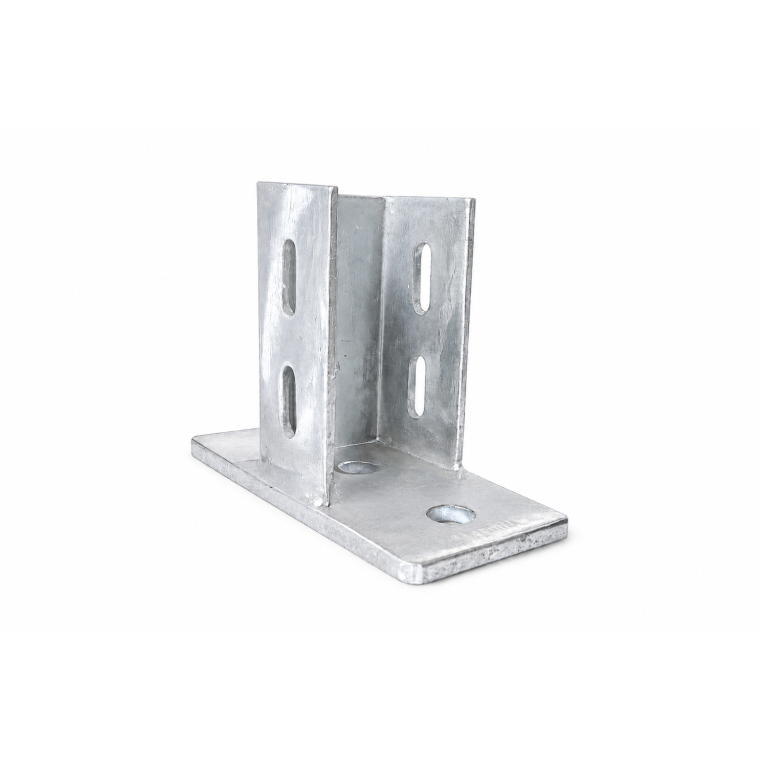

DASF 60.02

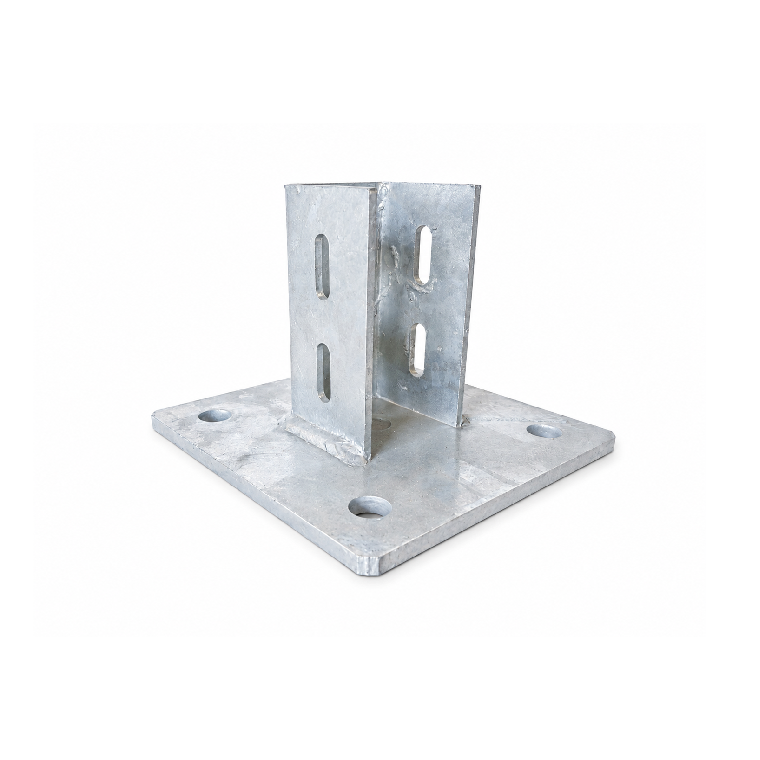

DASF 60

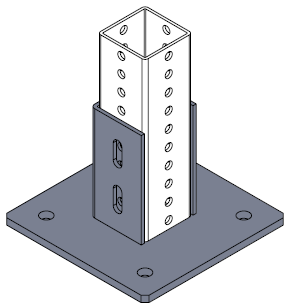

- ATL profil, DASF yapı bağlantı parçasının içerisine yerleştirilerek hizalanır.
- DASF yapı bağlantı parçasının özel tasarımı sayesinde profilin hızlı ve güvenli şekilde yapıya montajı sağlanır.
- Profil ve bağlantı parçası üzerindeki montaj delikleri hizalanır.
- Kendinden şekillendirmeli MD bolt kullanılarak profil, DASF yapı bağlantı parçasına sabitlenir.
- Bolt ile sıkma ve diş açma işlemi, flanş saca temas ettikten sonra tamamlanmalıdır.
• Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
• Kaplama : Sıcak daldırma galvaniz, min. 75μm, DIN EN ISO 1461'e göre
| Kod Code |
Açıklama Description |

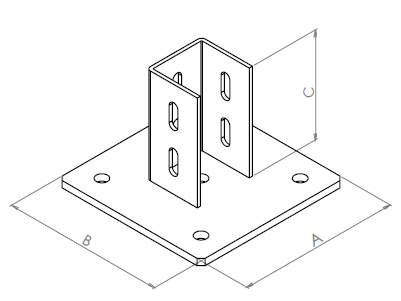

A (mm) | B (mm) | C (mm) | t (mm) | ød (mm) |
| 2200193010 | DASF.60.2 | 80 | 180 | 120 | 8 | 18 |
| 2200193011 | DASF.60 | 180 | 180 | 120 | 8 | 18 |
