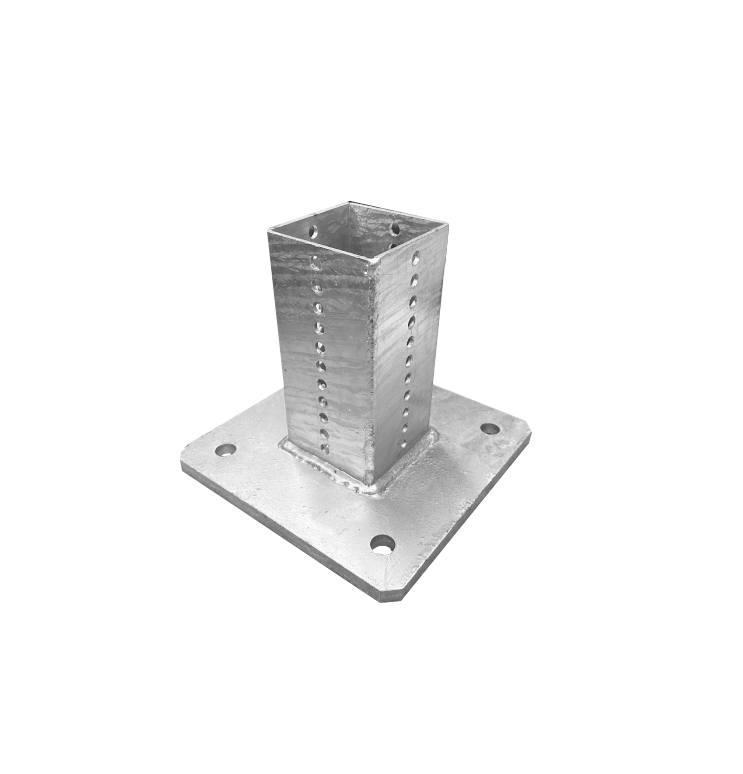

Yapı Bağlantı Parçası DASF
ATL profillerin yapıya bağlantısında optimum çözüm.
DASF.80
DASF.100
| Dosya İsmi | Konu | Link |
|---|---|---|
| DASF.80 | Teknik Çizim | |
| DASF.80 | Autocad | |
| DASF.80 | Solid-3D | |
| DASF.80 | IGS-3D | |
| DASF.100.3 | Teknik Çizim | |
| DASF.100.3 | Autocad | |
| DASF.100.3 | Solid-3D | |
| DASF.100.3 | IGS-3D | |
| DASF.100.4 | Teknik Çizim | |
| DASF.100.4 | Autocad | |
| DASF.100.4 | Solid-3D | |
| DASF.100.4 | IGS-3D |

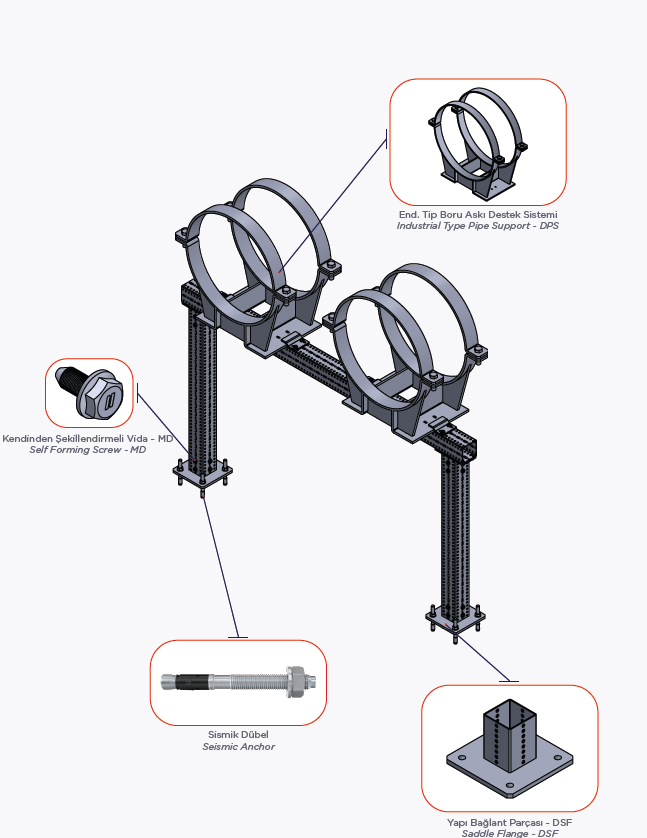

• ATL Profillerin taban veya tavana montajı için hizalayın.
• DASF yapı bağlantı parçası özel tasarımı sayesinde profilin içene montajıyla yapıya hızlı ve güvenli montajı sağlar.
• DASF yapı bağlantı parçasını ATL profillerin içine yerleştirin ve delikleri hizalayın.
• Kendinden şekillendirmeli MD bolt ile profile sabitleyin. Bolt ile sıkma ve diş açma işlemi flanş saca değdikten sonra bitirilmelidir.
• Tavan veya taban montajı için dübel kullanın.
• Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
• Kaplama : Sıcak daldırma galvaniz, min. 75μm, DIN EN ISO 1461'e göre
| Kod Code |
Açıklama Description |
A (mm) | B (mm) | C (mm) | t (mm) | Ød (mm) | |
| 2200192801 | DASF.80 | 200 | 200 | 125 | 10 | 17 | |
| 2200113075 | DASF.100.3 | 220 | 220 | 125 | 12 | 17 | |
Kurulumun nasıl yapıldığını görmek için videomuzu izleyin!
