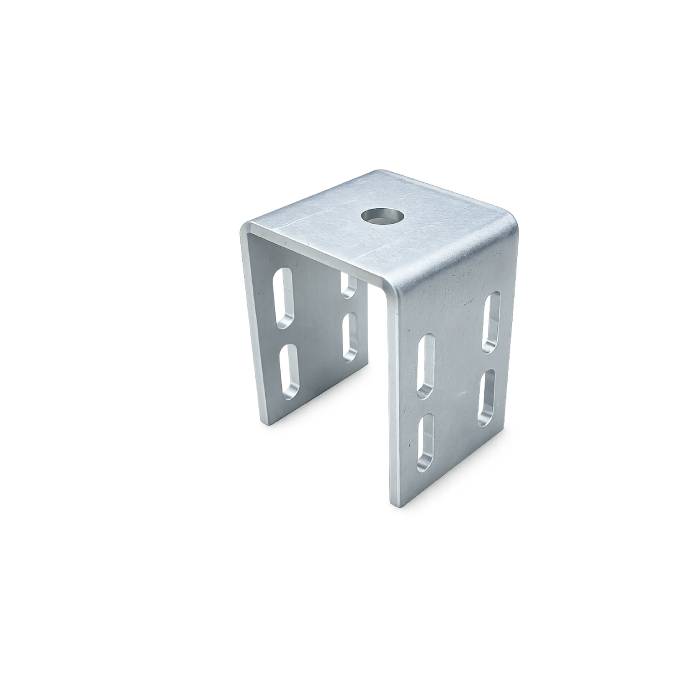

Uzay Çatı Bağlantı Elemanı DUCY
Uzay çatı sistemlerinde profillerin topuzlara yatay pozisyonda güvenli ve dayanıklı şekilde bağlanmasında kullanılan bağlantı elemanı.
DUCD 80/100
DUCY 80/100

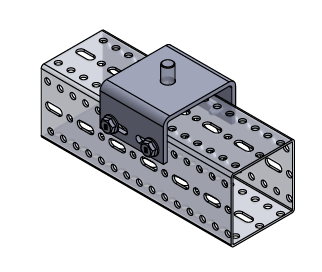

• Bağlantı yapılacak ATL profiller projeye uygun konumda hizalanır.
• DUCY/DUCD uzay çatı bağlantı elemanı, profil üzerine yerleştirilerek montaj noktası belirlenir.
• Bağlantı elemanı üzerindeki slot delikler ile profil delikleri hizalanır.
• Bağlantı elemanı, kendinden şekillendirmeli bağlantı elemanları veya uygun civata sistemleri kullanılarak profile sabitlenir.
• Uzay çatı düğüm noktası bağlantısı merkez delik üzerinden gerçekleştirilir.
• Tüm bağlantı noktaları kontrol edilerek montaj tamamlanır.
• Kutu profillerin uzay çatı sistemlerine güvenli ve rijit şekilde bağlanmasını sağlar.
DUCY Yatay
- Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
- Kaplama : Sıcak daldırma galvaniz
DUCY – Yatay
| Kod Code |
Açıklama Description |
M (mm) | A (mm) | B (mm) | C (mm) | d (mm) | t (mm) |
| 2200192925 | DUCY.80.12 | 12 | 100 | 92 | 60 | 13/17 | 5 |
| 2200192926 | DUCY.80.16 | 16 | 100 | 92 | 60 | 13/17 | 5 |
| 2200110025 | DUCY.100.12 | 12 | 100 | 114 | 61 | 13/17 | 6 |
| 2200110026 | DUCY.100.16 | 16 | 100 | 114 | 61 | 13/17 | 6 |
