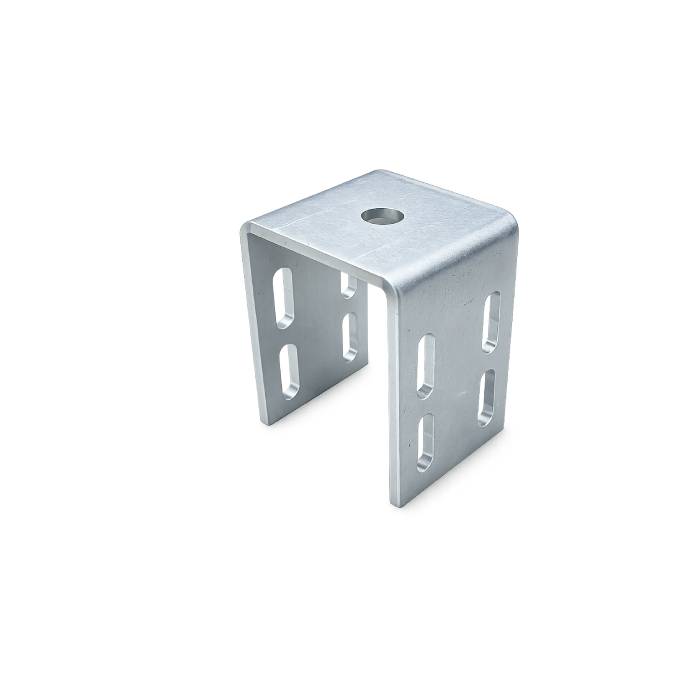

Uzay Çatı Bağlantı Elemanı DUCD
Uzay çatı sistemlerinde profillerin topuzlara dikey pozisyonda güvenli ve dayanıklı şekilde bağlanmasında kullanılan bağlantı elemanı.
DUCY 80/100
DUCD 80/100
• Bağlantı yapılacak ATL profiller projeye uygun konumda hizalanır.

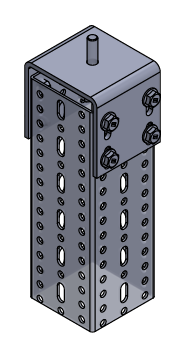

• DUCY/DUCD uzay çatı bağlantı elemanı, profil üzerine yerleştirilerek montaj noktası belirlenir.
• Bağlantı elemanı üzerindeki slot delikler ile profil delikleri hizalanır.
• Bağlantı elemanı, kendinden şekillendirmeli bağlantı elemanları veya uygun civata sistemleri kullanılarak profile sabitlenir.
• Uzay çatı düğüm noktası bağlantısı merkez delik üzerinden gerçekleştirilir.
• Tüm bağlantı noktaları kontrol edilerek montaj tamamlanır.
• Kutu profillerin uzay çatı sistemlerine güvenli ve rijit şekilde bağlanmasını sağlar.
DUCD Dikey
- Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
- Kaplama : Sıcak daldırma galvaniz
DUCD Dikey
| Kod Code |
Açıklama Description |
M (mm) | A (mm) | B (mm) | C (mm) | d (mm) | t (mm) |
| 2200192927 | DUCD.80.12 | 12 | 80 | 92 | 105 | 12/17 | 5 |
| 2200192928 | DUCD.80.16 | 16 | 80 | 92 | 105 | 12/17 | 5 |
| 2200110027 | DUCD.100.12 | 12 | 100 | 114 | 106 | 12/17 | 6 |
| 2200110028 | DUCD.100.16 | 16 | 100 | 114 | 106 | 12/17 | 6 |
