AĞIR YÜK MODÜLER ASKI DESTEK SİSTEMLERİ
Sabit Nokta Kelepçesi DFP1

Sabit Nokta Kelepçesi DFP1

ATLAS profiller ile kullanılanabilen sabit ya da kayar askı destek sistemi.

DFP 1

DFP 2

Dosya İsmi Konu Link
DFP1-25 Teknik Çizim
DFP1-25 Autocad
DFP1-25 Solid-3D
DFP1-25 IGS-3D
DFP1-32 Teknik Çizim
DFP1-32 Autocad
DFP1-32 Solid-3D
DFP1-32 IGS-3D
DFP1-40 Teknik Çizim
DFP1-40 Autocad
DFP1-40 Solid-3D
DFP1-40 IGS-3D
DFP1-50 Teknik Çizim
DFP1-50 Autocad
DFP1-50 Solid-3D
DFP1-50 IGS-3D
DFP1-65 Teknik Çizim
DFP1-65 Autocad
DFP1-65 Solid-3D
DFP1-65 IGS-3D
DFP2-100 Teknik Çizim
DFP2-100 Autocad
DFP2-100 Solid-3D
DFP2-100 IGS-3D
DFP2-125 Teknik Çizim
DFP2-125 Autocad
DFP2-125 Solid-3D
DFP2-125 IGS-3D
DFP2-150 Teknik Çizim
DFP2-150 Autocad
DFP2-150 Solid-3D
DFP2-150 IGS-3D
DFP2-200 Teknik Çizim
DFP2-200 Autocad
DFP2-200 Solid-3D
DFP2-200 IGS-3D
DFP2-250 Teknik Çizim
DFP2-250 Autocad
DFP2-250 Solid-3D
DFP2-250 IGS-3D

• Termal genleşmeden dolayı oluşan harekete izin vermek ve boru sabitlemek için boru askı desteği.

• Malzeme : Çelik S235JR (malzeme no. 1.0038) DIN EN 10025-2'e göre

• Kaplama : Sıcak daldırma galvaniz, min. 55 μm, DIN EN ISO 1461'e göre



Kod
Code		 Açıklama
Description		 Boru Ölçüsü
Pipe Size		 A (mm) B (mm) H (mm) t (mm) b x h (mm)
2601000025 DFP1-25 1" 100 110 - 90 125 4 60 x 4
2601000032 DFP1-32 1 1/4" 100 110 - 90 130 4 60 x 4
2601000040 DFP1-40 1 1/2" 100 110 - 90 133 4 60 x 4
2601000050 DFP1-50 2" 100 110 - 90 139 4 60 x 4
2601000065 DFP1-65 2 1/2" 100 110 - 90 147 4 60 x 4
2601000080 DFP1-80 3" 100 110 - 90 153 4 60 x 4
2601000100 DFP2-100 4" 100 110 - 90 166 6 60 x 6
2601000125 DFP2-125 5" 100 110 - 90 178 6 60 x 6
2601000150 DFP2-150 6" 100 110 - 90 191 8 60 x 8
2601000200 DFP2-200 8" 150 110 - 90 218 8 60 x 8
2601000250 DFP2-250 10" 200 110 - 90 245 8 60 x 8

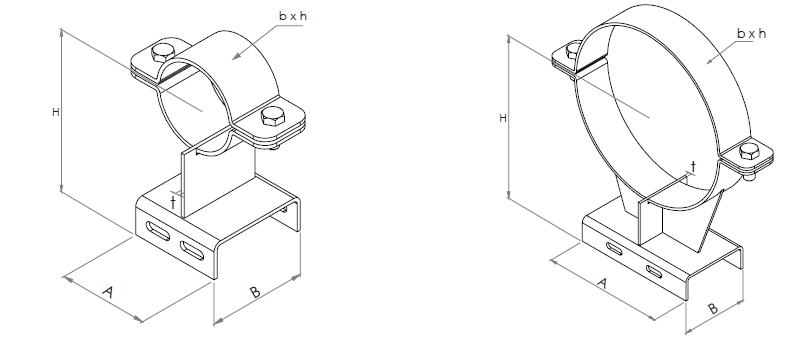

                            DFP 1                                                          DFP 2
