Köşe Bağlantı Adaptörü DFT
ATL profillerin birbirine bağlantısında uygulama kolaylığı sağlayan bağlantı.
DFT.80
DFT.100
| Dosya İsmi | Konu | Link |
|---|---|---|
| DFT.80 | Teknik Çizim | |
| DFT.80 | Autocad | |
| DFT.80 | Solid-3D | |
| DFT.80 | IGS-3D | |
| DFT.100.3 | Teknik Çizim | |
| DFT.100.3 | Autocad | |
| DFT.100.3 | Solid-3D | |
| DFT.100.3 | IGS-3D | |
| DFT.100.4 | Teknik Çizim | |
| DFT.100.4 | Autocad | |
| DFT.100.4 | Solid-3D | |
| DFT.100.4 | IGS-3D |

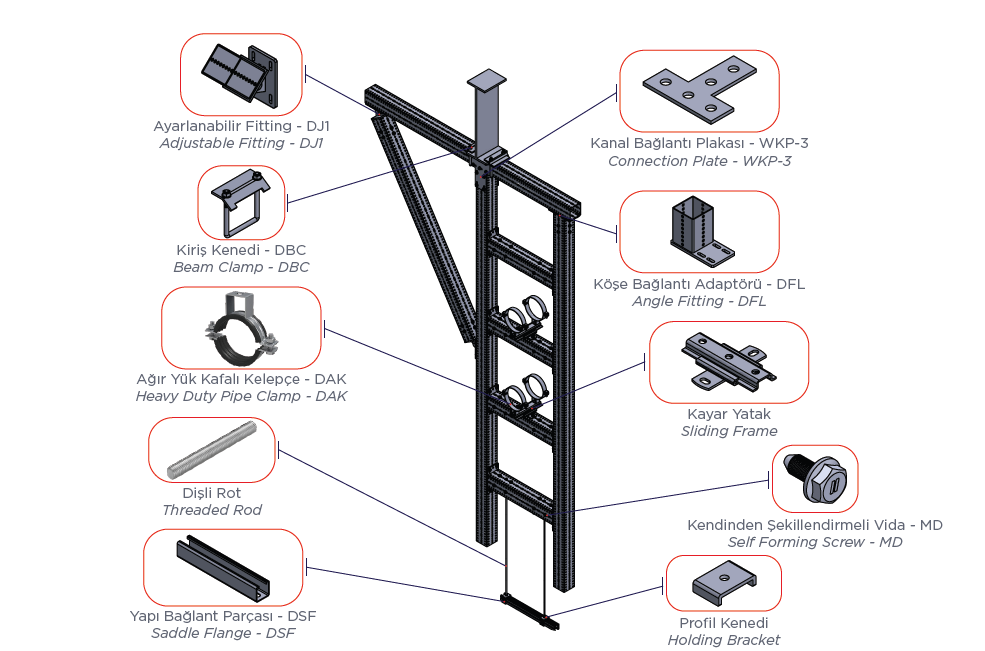

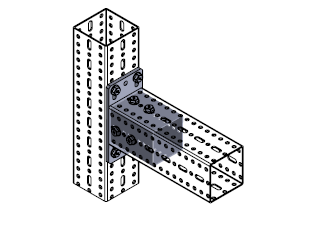

• DFT Köşe Bağlantı Adaptörünü bağlantı yapılacak yatay yöndeki ATL profilin içine sabitleyin ve delikleri hizalayın.
• Kendinden şekillendirmeli MD bolt ile profile/profillere sabitleyin. Bolt ile sıkma ve diş açma işlemi flanş saca değdikten sonra bitirilmelidir.
• Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
• Kaplama : Sıcak daldırma galvaniz, min. 75μm, DIN EN ISO 1461'e göre
| Kod Code |
Açıklama Description |

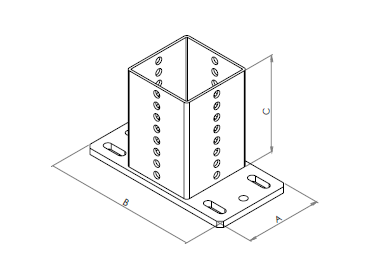

A (mm) | B (mm) | C (mm) | t (mm) | Ød (mm) |
| 2200192856 | DFT.80 | 80 | 180 | 125 | 6 | 10x30 / 10 |
| 2200113073 | DFT.100 | 100 | 200 | 125 | 8 | 10x30 / 10 |
| 2200192863 | DFL.80 | 80 | 165 | 125 | 6 | 10x25 / 10 |
| 2200113074 | DFL.100 | 100 | 185 | 125 | 8 | 10x30 / 10 |
Kurulumun nasıl yapıldığını görmek için videomuzu izleyin!
