Kiriş Kenedi DBC

Kiriş Kenedi DBC

ATL profillerin çelik kirişlere bağlantı kenedi.

DCB.80

DCB.100

Dosya İsmi Konu Link
DBC.80 Teknik Çizim
DBC.80 Autocad
DBC.80 Solid-3D
DBC.80 IGS-3D
DBC.100 Teknik Çizim
DBC.100 Autocad
DBC.100 Solid-3D
DBC.100 IGS-3D

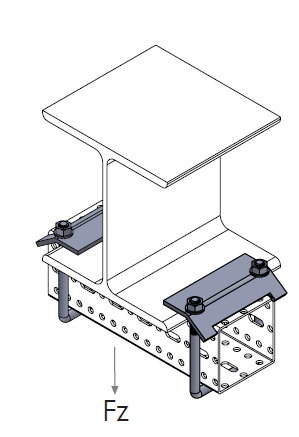

• Çelik kirişlere delik delme ya da kaynak işlemi gerektirmeden ATL profillerin montajında kullanılan kiriş kenedi.



• Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
• Somun : 8 kalite
• Kaplama : Sıcak daldırma galvaniz, min. 55μm, DIN EN ISO 1461'e göre



Kod
Code		 Açıklama
Description		 A (mm) B (mm) Fz (kN)
2200192930 DBC.80 124 M.12 18
2200113079 DBC.100 144 M.12 18
