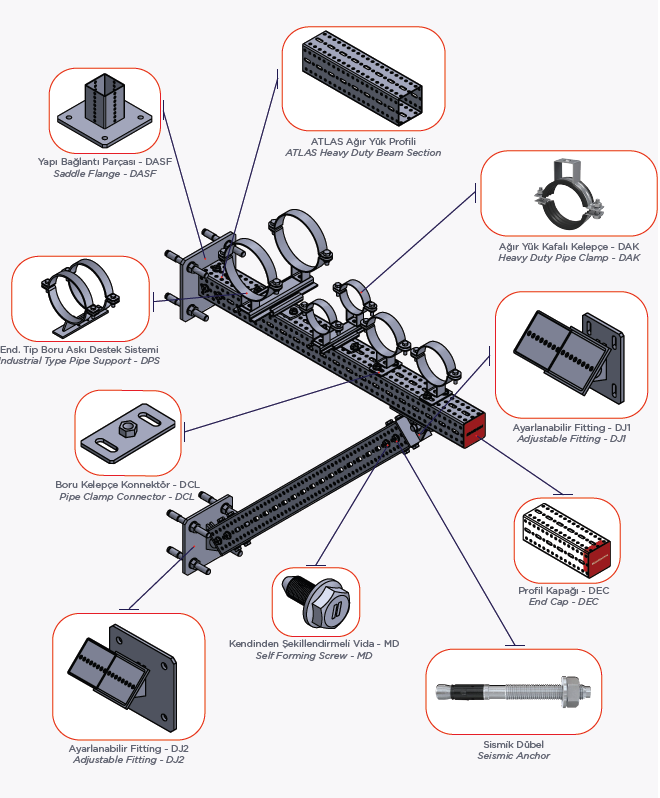

Endüstriyel Tip Boru Askı Destek Sistemi DPS
ATLAS profiller ile kullanılabilen sabit yada kayar askı destek sistemi.
• Termal genleşmeden dolayı oluşan harekete izin vermek ve boru sabitlemek için boru askı desteği.
• Boru çapı, boru malzemesi ve çalışma koşullarına uygun kelepçe türü belirlenir.
• Boru, montaj yapılacak yere uygun şekilde yerleştirilir.
• Kelepçe borunun etrafına geçirilir, genellikle iki parça halindedir.
• Cıvata ve somunlarla kelepçe parçaları sıkılır.
• Kelepçe bağlantı elemanları (vidalar, ankrajlar vb.) ile taşıyıcı yapıya sabitlenir.
• Cıvata somunları, üretici önerilerine uygun tork ile sıkılır.
• Borunun doğru pozisyonda ve hizalı olduğundan emin olunur.
• Tüm bağlantıların uygun sıkılıkta olup olmadığı kontrol edilir.
• Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
• Kaplama : Sıcak daldırma galvaniz, min. 55μm, DIN EN ISO 1461'e göre
| Kod Code |
Açıklama Description |
Boru Ölçüsü Pipe Size |
A (mm) |
B (mm) |
H (mm) |
t1 x t2 (mm) |
b x h (mm) |
| 2600100300 | DPS3-300 | 12" | 350 | 300 | 283 | 10 x 15 | 60 x 8 |
| 2600100350 | DPS3-350 | 14" | 350 | 300 | 299 | 10 x 15 | 60 x 8 |
| 2600100400 | DPS3-400 | 16" | 375 | 350 | 326 | 10 x 15 | 70 x 10 |
| 2600100450 | DPS3-450 | 18" | 425 | 350 | 351 | 10 x 15 | 70 x 10 |
| 2600100500 | DPS3-500 | 20" | 425 | 350 | 379 | 12 x 15 | 70 x 10 |
| 2600100600 | DPS3-600 | 24" | 500 | 400 | 431 | 12 x 15 | 80 x 12 |
| 2600100700 | DPS3-700 | 28" | 525 | 450 | 510 | 15 x 15 | 90 x 12 |
| 2600100750 | DPS3-750 | 30" | 600 | 450 | 561 | 15 x 15 | 90 x 12 |
| 2600100800 | DPS3-800 | 32" | 650 | 500 | 590 | 15 x 15 | 100 x 15 |
| 2600100900 | DPS3-900 | 36" | 675 | 500 | 640 | 15 x 15 | 100 x 15 |
| 2600101000 | DPS3-1000 | 40" | 800 | 500 | 691 | 15 x 15 | 100 x 15 |
