Ayarlanabilir Fitting DJ2.60
Ayarlanabilir Fitting DJ1, modüler askı destek sistemlerinde farklı açılarda güvenli ve esnek bağlantılar oluşturmak için geliştirilmiştir. Ağır yük uygulamalarında yüksek dayanım sunarken, montaj süreçlerinde hızlı ve pratik uygulama imkânı sağlar.

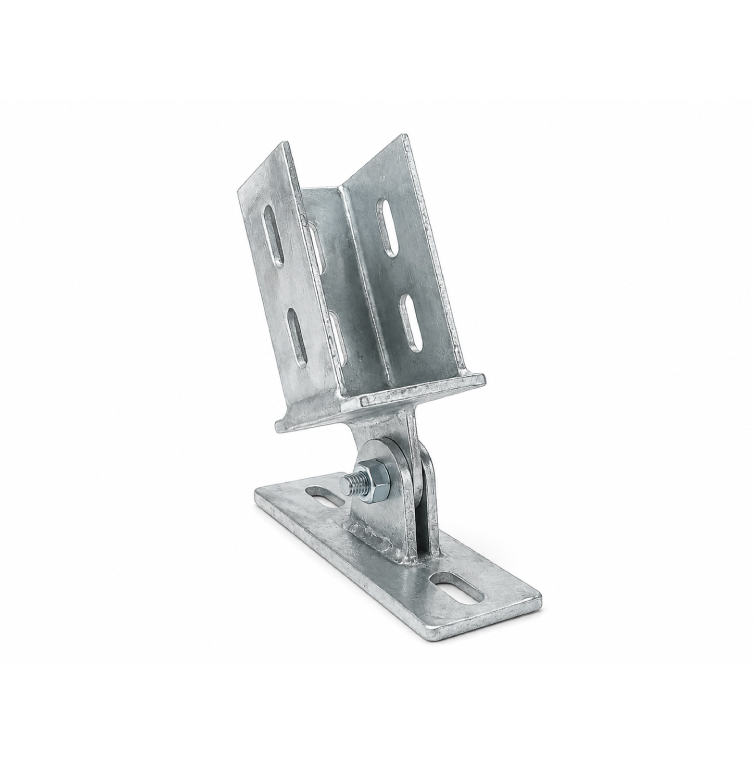

DJ1.60

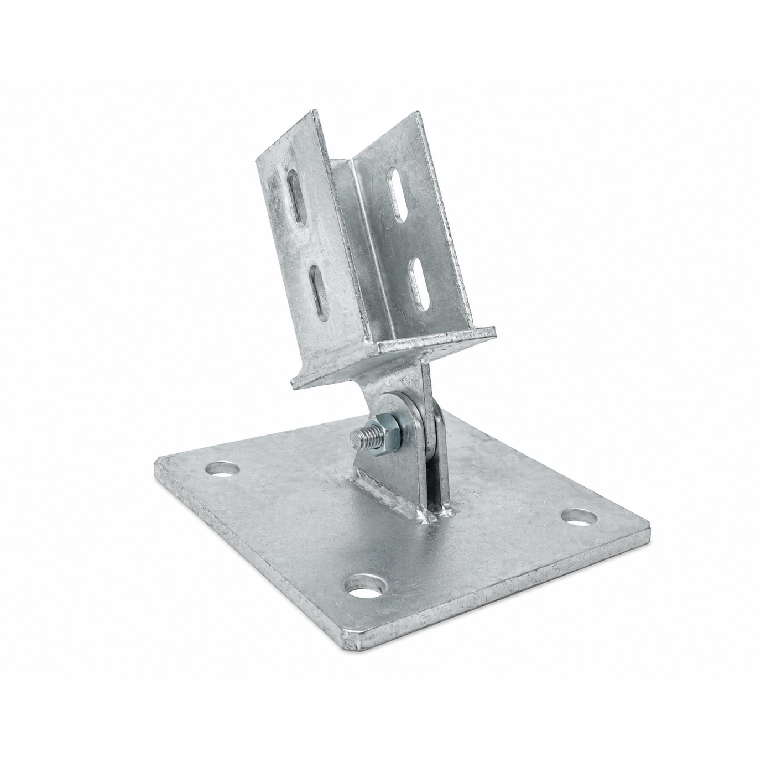

DJ2.60
• Ayarlanabilir fittingler profil konstrüksiyonunun desteklenmesinde farklı açılarda montaja imkan veren yapısıyla kullanılır.
• Profile göre DJ1 veya DJ2 Ayarlanabilir Fittingsi ATL profilin içine sabitleyin ve delikleri hizalayın.
• Ayarlanabilir Fittingsin açısını ayarlayın.
• Kendinden şekillendirmeli MD bolt ile profile/profillere sabitleyin. Bolt ile sıkma ve diş açma işlemi flanş saca değdikten sonra bitirilmelidir.
• Duvara montajı için dübel kullanın.
• Malzeme : Çelik S235JR (malzeme no. 1.0038) DIN EN 10025-2'e göre
• Civata : Çelik 8.8 kalite
• Kaplama : Sıcak daldırma galvaniz, min. 75μm, DIN EN ISO 1461'e göre
| Kod Code |
Açıklama Description |
A (mm) | B (mm) | t (mm) | ød (mm) |
| 2200193030 | DJ1.60 | 60 | 180 | 6 | 11x30 |
