AĞIR YÜK MODÜLER ASKI DESTEK SİSTEMLERİ

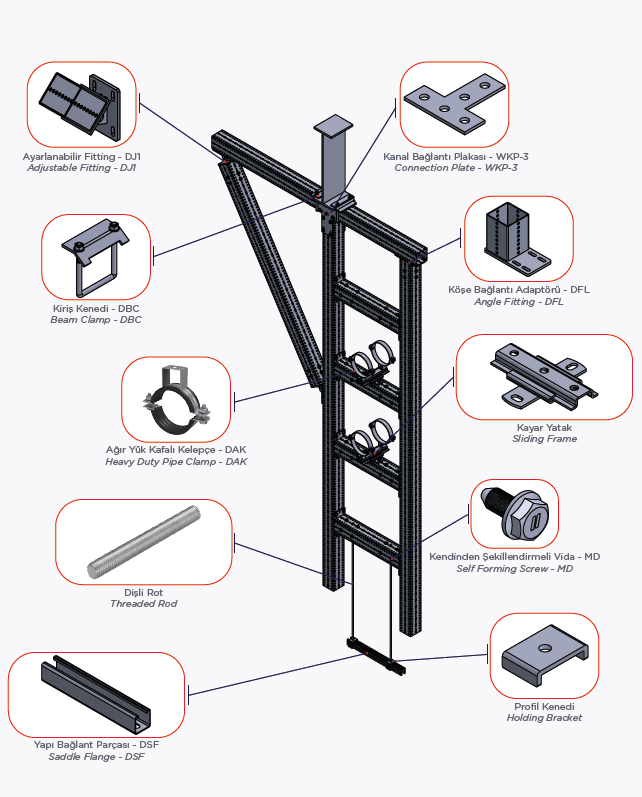

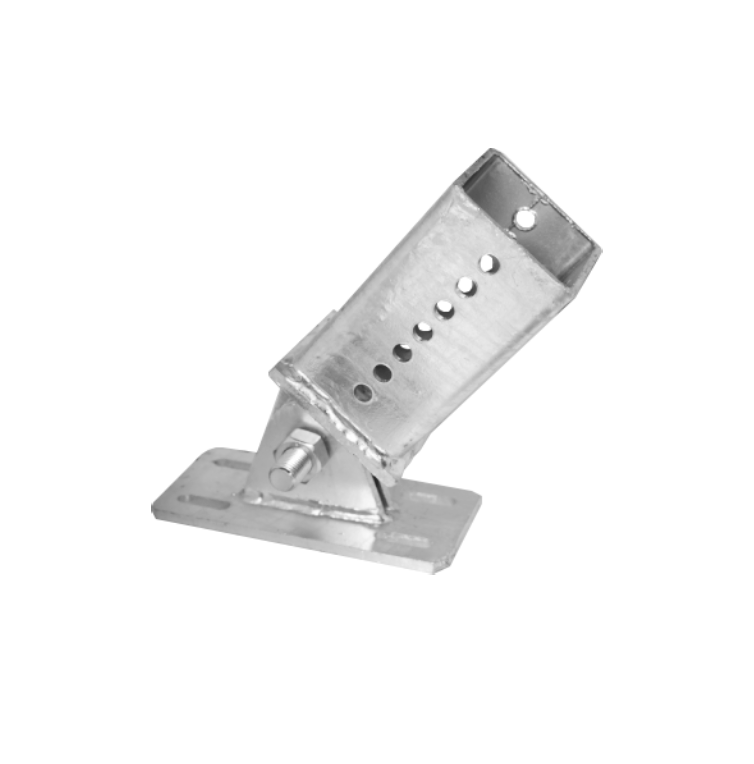

Ayarlanabilir Fitting DJ1

Ayarlanabilir Fitting DJ1

ATL profillerin birbirine ve yapıya değişken açılı montajı.

DJ1

DJ2

Dosya İsmi Konu Link
DJ1.80 Teknik Çizim
DJ1.80 Autocad
DJ1.80 Solid-3D
DJ1.80 IGS-3D
DJ1.100 Teknik Çizim
DJ1.100 Autocad
DJ1.100 Solid-3D
DJ2.80 Teknik Çizim
DJ2.80 Autocad
DJ2.80 Solid-3D

• Ayarlanabilir fittingler profil konstrüksiyonunun desteklenmesinde farklı açılarda montaja imkan veren yapısıyla kullanılır.

• Profile göre DJ1 veya DJ2 Ayarlanabilir Fittingsi ATL profilin içine sabitleyin ve delikleri hizalayın.

• Ayarlanabilir Fittingsin açısını ayarlayın.

• Kendinden  şekillendirmeli MD bolt ile profile/profillere sabitleyin. Bolt ile sıkma ve diş açma işlemi flanş saca değdikten sonra bitirilmelidir.

• Duvara montajı için dübel kullanın.

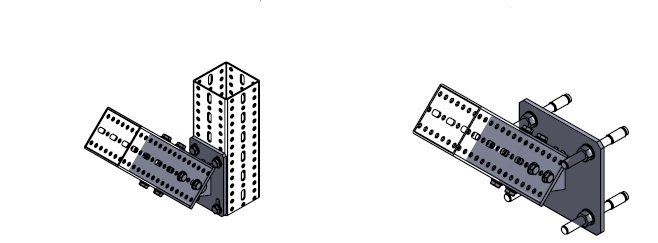

                                               DJ1                                                        DJ2

• Malzeme : Çelik S235JR (malzeme no. 1.0038) DIN EN 10025-2'e göre
• Civata : Çelik 8.8 kalite
• Kaplama : Sıcak daldırma galvaniz, min. 75μm, DIN EN ISO 1461'e göre



Kod
Code		 Açıklama
Description		 A (mm) B (mm) t (mm) Ød (mm)
2200192864 DJ1.80 80 160 6 10x30
2200113836 DJ1.100 100 160 8 10x30
2200192865 DJ2.80 180 180 8 17
     2200113835      DJ2.100 200 200 8 17



                                      DJ1                                           DJ2
