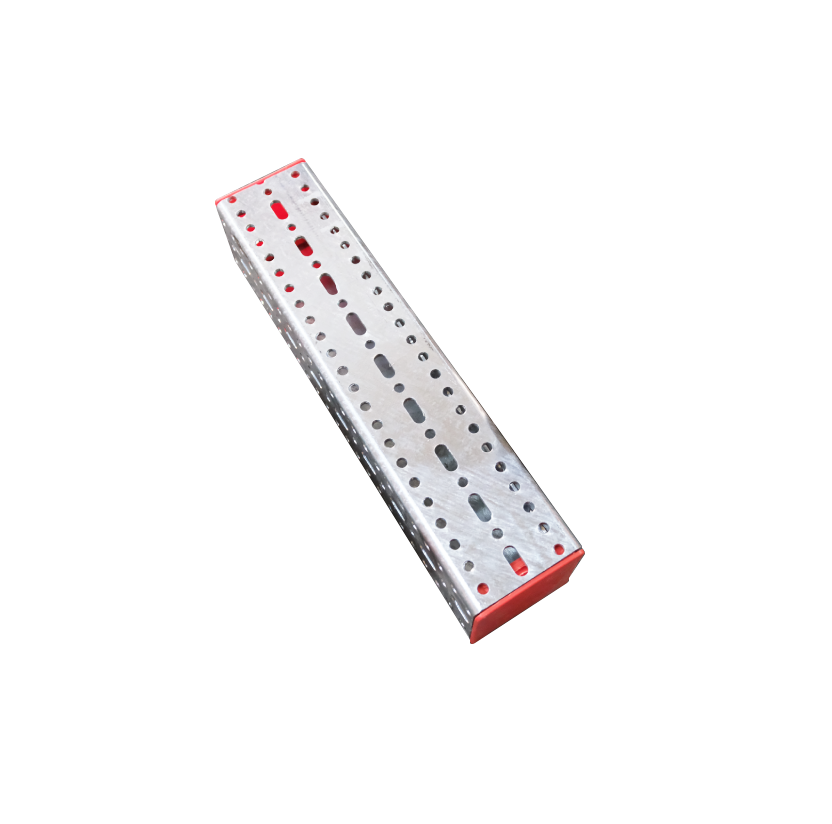

Ağır Yük Profilleri ATL 60
60x60 kesit ölçüsü ile Atlas Ağır Hizmet Profilleri; kendinden şekillendirici vidaları ve fonksiyonel bağlantı parçaları sayesinde kaynak gerektirmeden yerinde monte edilir.
ATL 60.3
ATL 80.3
ATL 100.3
ATL 100.4
• Atlas Ağır Yük profilleri kendinden şekillendirici özel vidaları sayesinde bağlantı parçası ve delik arsında sıfır boşluk bırakarak titreşime dayanıklı bağlantı sağlar.
• Atlas Ağır Yük profilleri kendinden şekillendirici vidaları ve fonksiyonel bağlantı parçaları sayesinde kaynak gerektirmeden yerinde monte edilir. Böylece hem imalat hem de uygulama süresi kısalır.
• Atlas delik yapısı sayesinde diğer Darhan sistem çözümleri ile entegre olabilir.
• Montajı yapılan bağlantı parçaları vidalar sayesinde demonte edilebilir ve yeniden kullanılabilir.
• Malzeme : Çelik S235JR (malzeme no. 1.0038) DIN EN 10025-2'e göre
• Kaplama : Sıcak daldırma galvaniz, min. 75 μm, DIN EN ISO 1461'e göre
• Kesit Alternatifleri
ATL 60.3: 60x60x3
• Kesit Ölçüleri

| Kod Code |
Açıklama Description |
B (mm) | H (mm) | s (mm) | Ağırlık Weight (kg/m) |
Uzunluk Length (mm) |
| 2200193001 | ATL 60-3,0 | 60 | 60 | 3,0 | 4,94 | 6.000 |
• Kesit Özellikleri
| Atalet Burulma Momenti Torsion Moment of Inertia (cm⁴) |
Kesit Atalet Momenti Iy (cm⁴) |
Kesit Atalet Momenti Iz (cm⁴) |
Kesit Mukavemet Momenti Wy (cm³) |
Kesit Mukavemet Momenti Wz (cm³) |
| 62,54 | 31,27 | 31,27 | 10,42 | 10,42 |
Avantajlar:
- Kendinden şekillendirici MD Bolt ile titreşime dayanıklı bağlantı
Atlas Ağır Yük profilleri kendinden şekillendirici özel vidaları sayesinde bağlantı parçası ve delik arsında sıfır boşluk bırakarak titreşime dayanıklı bağlantı sağlar.
- Güçlü Yapı
Birinci sınıf çelik malzemeden üretilen Atlas Profiller güçlü yapısına rağmen diğer ağır yük kutu profillere oranla daha hafiftir.
- Hızlı montaj
Atlas Ağır Yük profilleri kendinden şekillendirici vidaları ve fonksiyonel bağlantı parçaları sayesinde kaynak gerektirmeden yerinde monte edilir. Böylece hem imalat hem de uygulama süresi kısalır.
- Demonte edilebilme özelliği
Montajı yapılan bağlantı parçaları vidalar sayesinde demonte edilebilir ve yeniden kullanılabilir.
- Diğer Darhan ürün grupları ile uyum
- Atlas delik yapısı sayesinde diğer Darhan sistem çözümleri ile entegre olabilir.
